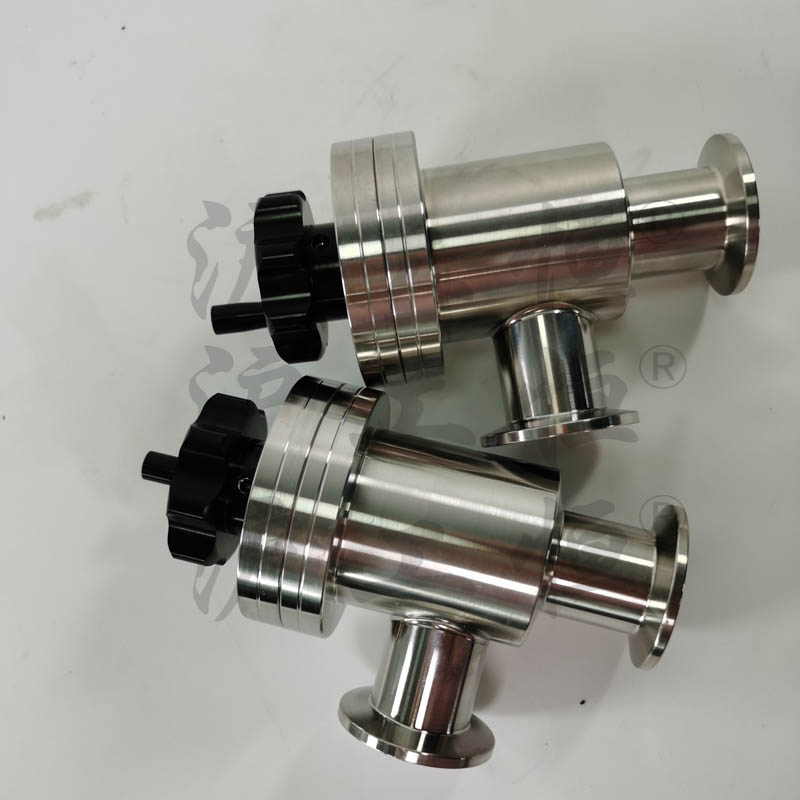

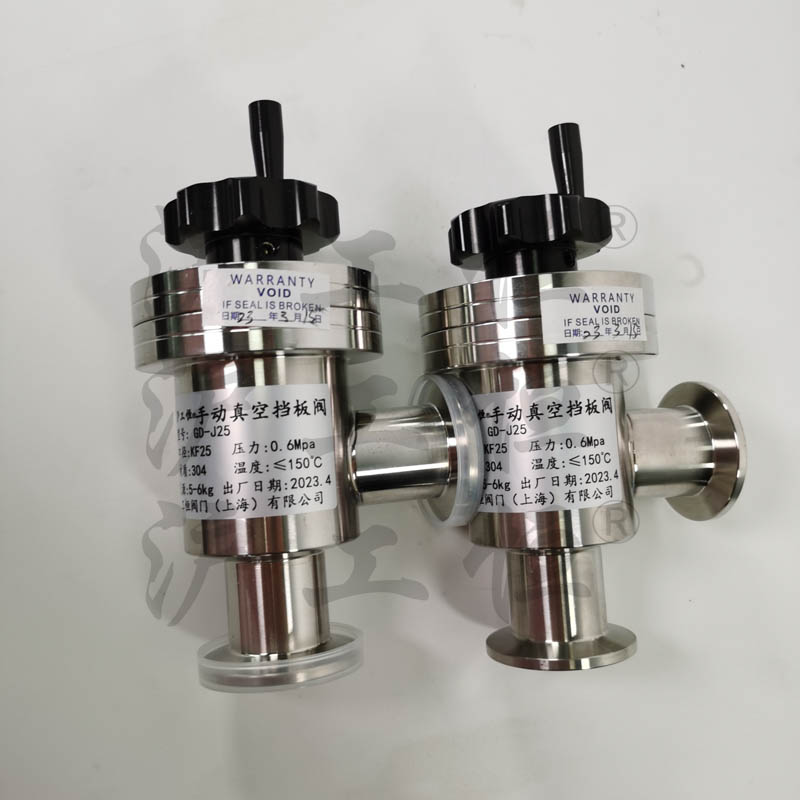

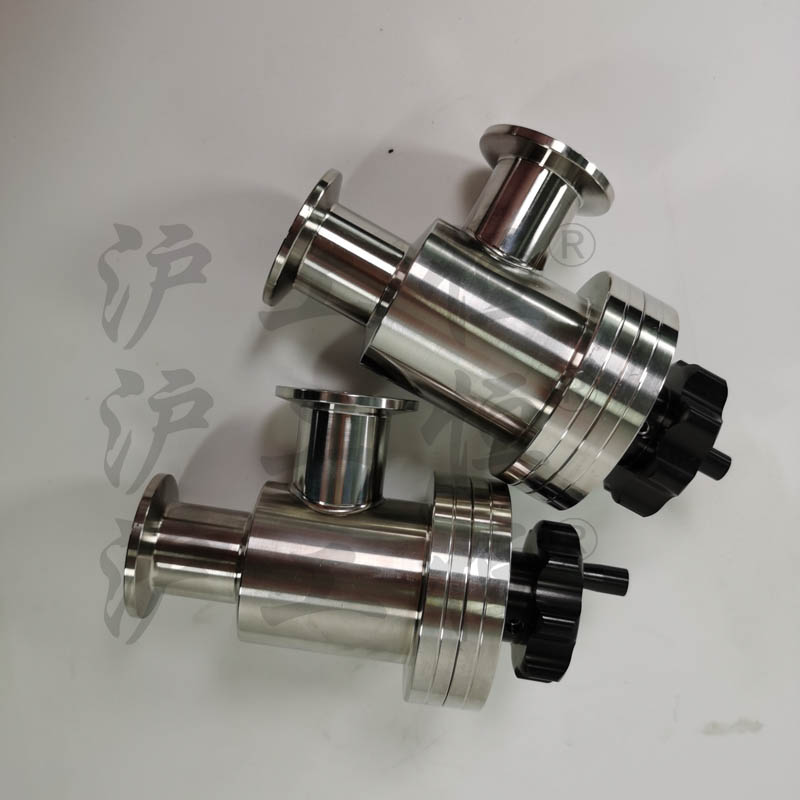

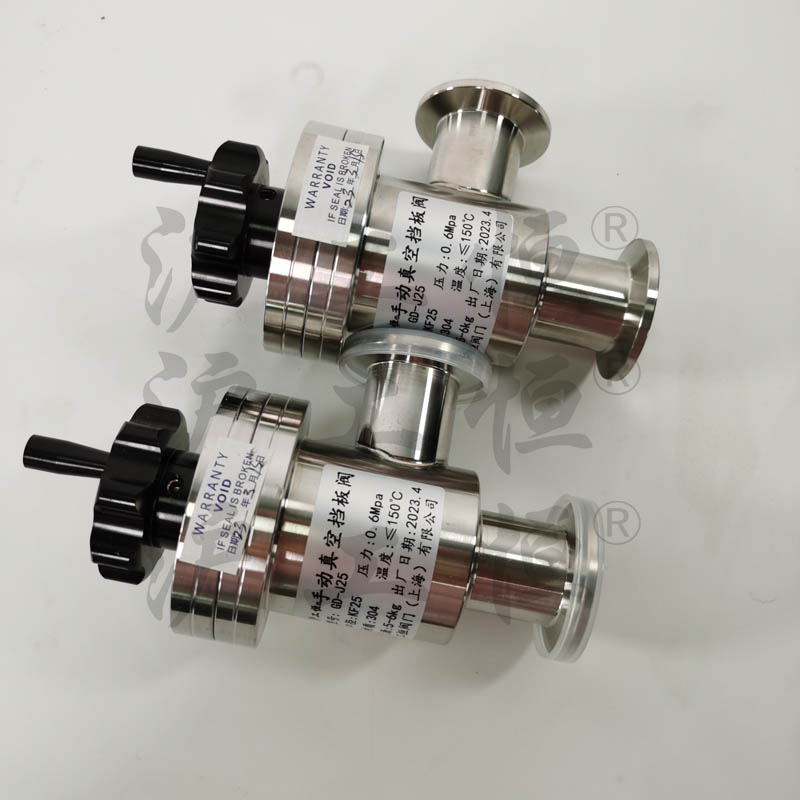

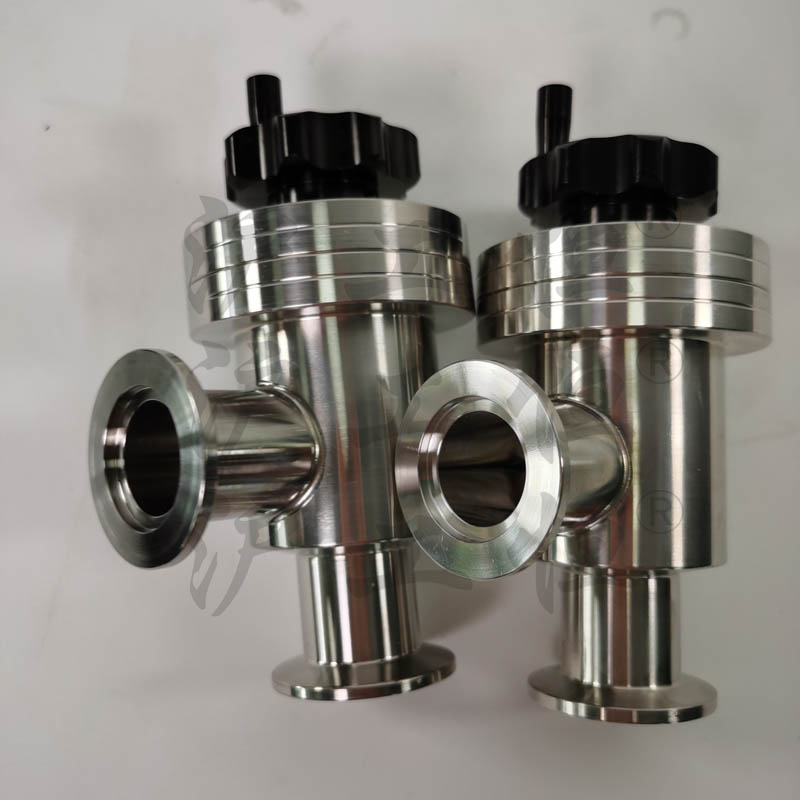

不銹鋼手動高真空擋板閥 電動氣動閥門 真空角閥KF16
*** 滬工恒 驅動方式 手動 介質溫度 50-150℃ 工作壓差 0.1 產品別名 擋板閥 規格 KF25 適用范圍 真空行業，鋰電池，半導體 連接形式 卡套 類型(通道位置) 直角式 適用介質 空氣 流動方向 單向 數量 600 可售賣地 北京;天津;河北;山西;內蒙古;遼寧;吉林;黑...
產品型號：
產品口徑（DN）：(mm)
產品壓力（PN）：(Mpa)
更新日期：2023-04-28
免費詢價
24小時免費咨詢電話021-80392609
- 產品詳情
***
滬工恒
驅動方式
手動
介質溫度
50-150℃
工作壓差
0.1
產品別名
擋板閥
規格
KF25
適用范圍
真空行業，鋰電池，半導體
連接形式
卡套
類型(通道位置)
直角式
適用介質
空氣
流動方向
單向
數量
600
可售賣地
北京;天津;河北;山西;內蒙古;遼寧;吉林;黑龍江;上海;江蘇;浙江;安徽;福建;江西;山東;河南;湖北;湖南;廣東;廣西;海南;重慶;四川;貴州;云南;西藏;陜西;甘肅;青海;寧夏;新疆
用途
安全
材質
不銹鋼
型號
GD-J25
GDQ-J-A系列常閉型氣動高真空擋板閥是通過電磁轉向閥依靠壓縮空氣作為閥板啟閉動力，在失去電源或壓縮空氣時，通徑DN80以下的閥門將依靠彈簧力自動關閉閥門，DN100以上的閥門通過電磁閥組利用單向閥迅速關閉氣缸原有的氣源壓力達到自動關閉閥門。從而達到真空系統中迅速切斷氣流之功能。GDQ-J型為角通型式，GDQ-S型為帶預抽口的三通型式。適用的工作介質為空氣及非腐蝕性氣體。
連接及外形尺寸
| 型號 | 通徑（DN） | ΦD | ΦB | A | 法蘭標準 |
| GDQ-J10A/KF | 10 | 30 | 12.2 | 30 | GB4982 |
| GDQ-J16A/KF | 16 | 30 | 17.2 | 40 | GB4982 |
| GDQ-J2***/KF | 25 | 40 | 26.2 | 50 | GB4982 |
| GDQ-J40A/KF | 40 | 55 | 41.2 | 65 | GB4982 |
| GDQ-J50A/KF | 50 | 75 | 52.2 | 70 | / |
活套法蘭連接及外形尺寸
| 型號 | 通徑（DN） | ΦD | ΦB | A | n-ΦC | DNy（預抽口） | 法蘭標準 |
| GDQ-J50A | 50 | 110 | 90 | 70 | 4-Φ9 | / | GB/T6070 |
| GDQ-J63A | 63 | 130 | 110 | 88 | 4-Φ9 | / | GB/T6070 |
| GDQ-J80A | 80 | 145 | 125 | 88 | 8-Φ9 | / | GB/T6070 |
| GDQ-J100A | 100 | 165 | 145 | 108 | 8-Φ9 | / | GB/T6070 |
| GDQ-J12*** | 125 | 200 | 175 | 128 | 8-Φ11 | / | GB/T6070 |
| GDQ-J（S）150A | 150 | 220 | 195 | 138 | 8-Φ11 | DN40（GB4982） | JB919 |
| GDQ-J（S）160A | 160 | 225 | 200 | 138 | 8-Φ11 | DN40（GB4982） | GB/T6070 |
| GDQ-J（S）200A | 200 | 285 | 260 | 200 | 12-Φ11 | DN50（GB/T6070） | GB/T6070 |
| GDQ-J（S）250A | 250 | 335 | 310 | 208 | 12-Φ11 | DN50（GB/T6070） | GB/T6070 |
| GDQ-J（S）300A | 300 | 380 | 350 | 250 | 8-Φ14 | DN80（GB/T6070） | JB919 |
| GDQ-J（S）320A | 320 | 425 | 395 | 250 | 12-Φ14 | DN80（GB/T6070） | GB/T6070 |
| GDQ-J（S）400A | 400 | 510 | 480 | 330 | 16-Φ14 | DN100（GB/T6070） | GB/T6070 |
| ①GDQ-J（S）400A | 400 | 500 | 465 | 330 | 16-Φ14 | DN100（GB/T6070） | JB919 |
| GDQ-J（S）500A | 500 | 610 | 580 | 360 | 16-Φ14 | DN125（GB/T6070） | GB/T6070 |
| GDQ-J（S）600A | 600 | 710 | 670 | 450 | 12-Φ21 | DN160（GB/T6070） | JB919 |
聲明：本文中所有文字、數據、圖片均只適用于參考，不銹鋼手動高真空擋板閥 電動氣動閥門 真空角閥KF16性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
-
