D643H氣動硬密封蝶閥更新日期：2020-03-13

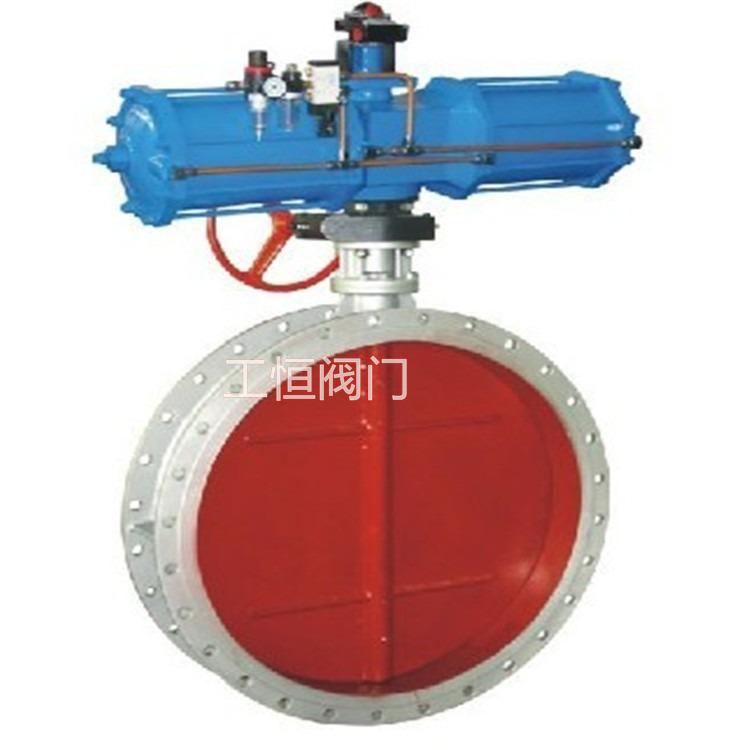

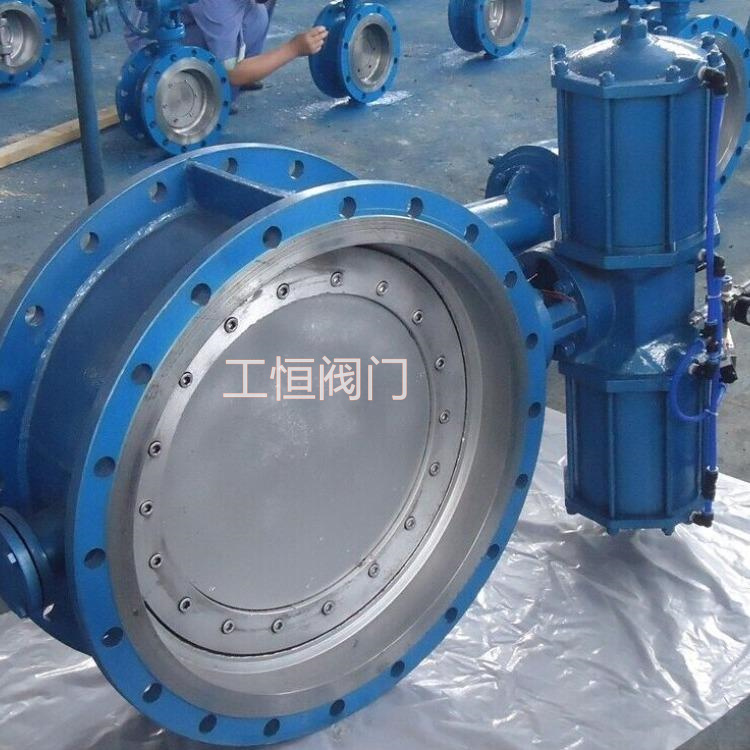

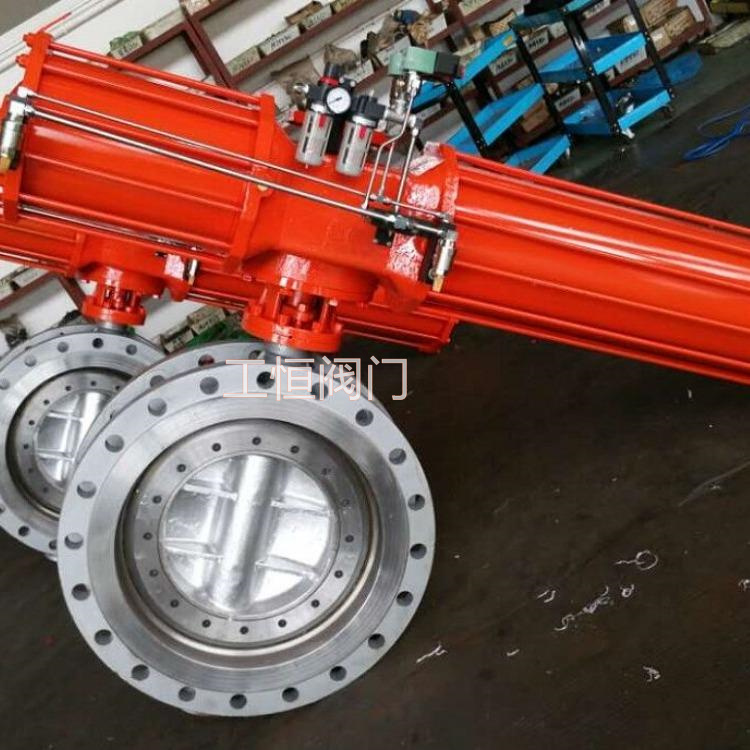

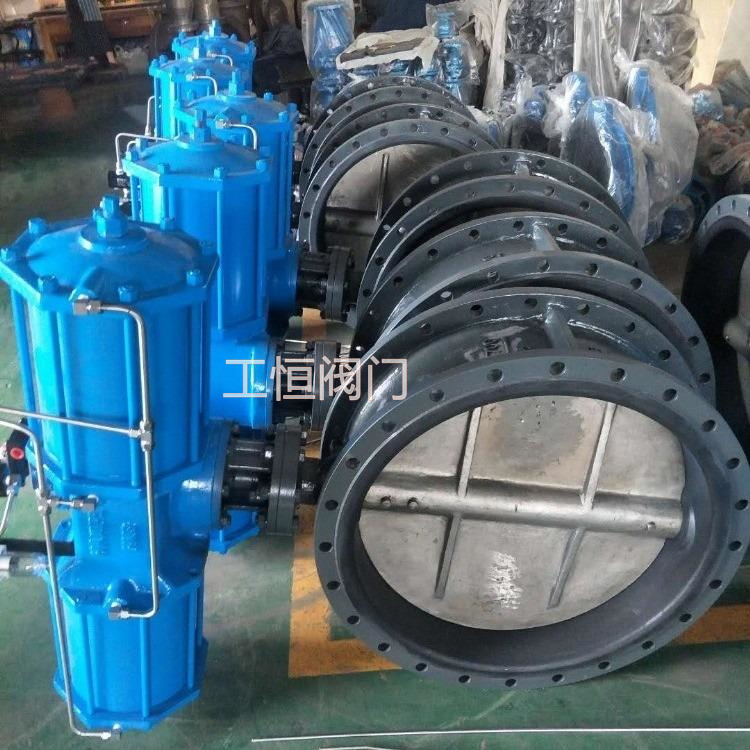

D643H氣動硬密封蝶閥

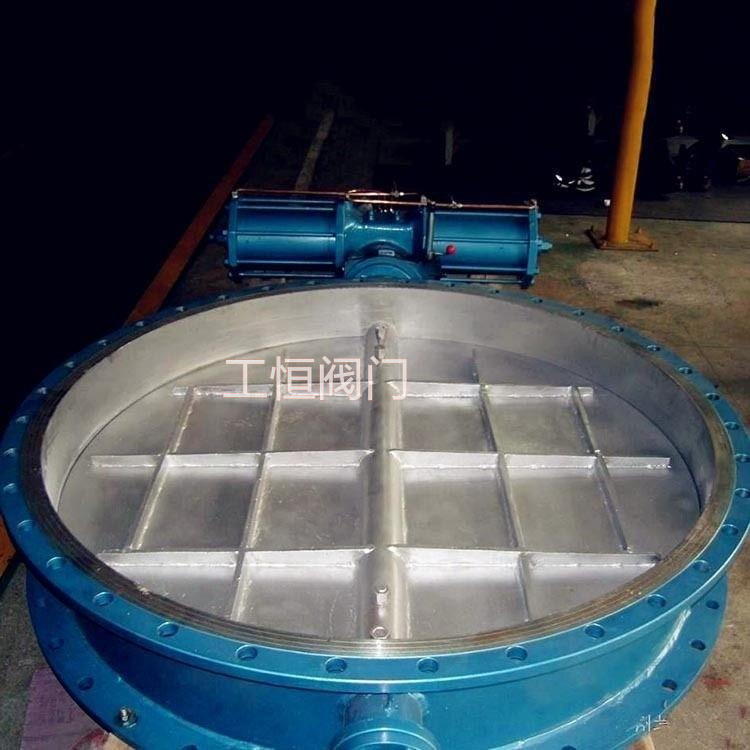

D643H氣動硬密封蝶閥本閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重***點，無論在低溫和高溫的情況下，均具有***良的密封性能，具有耐腐蝕,使用壽命長等大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。特點。碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長。本閥具有雙向密封功能，安裝時不受介質流向的，也不受空間位置的影響，可在任何方向安裝。驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。
主要技術參數
| 公稱通經DN（mm) | 50～2000 | |||
| 公稱藥理PN（MPa) | 0.6 | 1.0 | 1.6 | 2.5 |
| 密封試驗(MPa) | 0.66 | 1.1 | 1.76 | 2.75 |
| 強度試驗(MPa) | 0.9 | 1.5 | 2.4 | 3.75 |
| 適用溫度 | 碳鋼：-29℃～425℃不銹鋼：-40℃～650℃ | |||
| 適用介質 | 水、空氣、油品及弱腐蝕性流體 | |||
| 泄漏率 | 符合GB/T13927-92標準 | |||
| 驅動方式 | 蝸輪傳動、電動、氣動、液動 | |||
主要零部件材料
| 零件名稱 | 材料 |
| 閥體 | WCB、合金鋼、不銹鋼、QT450-10 |
| 蝶板 | WCB、合金鋼、不銹鋼、QT450-10 |
| 閥軸 | 2Cr13不銹鋼、合金鋼 |
| 密封圈 | 不銹鋼圈 |
| 填料 | 柔性石墨 |
采用標準
| 制造標準 | /T 8527-97 |
| 法蘭標準 | GB9113-2000 |
| 結構長度標準 | GB12221-89 |
| 檢驗標準 | GB/T 13927-92 |
D643H-10/16/氣動硬密封蝶閥主要外形連接尺寸（單位:mm）
| 公稱通經(DN) | 主要尺寸 | 法蘭尺寸和螺栓規格 | |||||
| 1.0MPa | 1.6MPa | ||||||
| L | H | H1 | D1 | 4-Ф－M | D1 | 4-Ф－M | |
| 50 | 43 | 625 | 112 | 125 | Ф18 | 125 | Ф18 |
| 65 | 46 | 625 | 115 | 145 | Ф18 | 145 | Ф18 |
| 80 | 49 | 645 | 120 | 160 | Ф18 | 160 | Ф18 |
| 100 | 56 | 675 | 138 | 180 | Ф18 | 180 | Ф18 |
| 125 | 64 | 715 | 164 | 210 | Ф18 | 210 | Ф18 |
| 150 | 70 | 800 | 175 | 240 | Ф23 | 240 | Ф23 |
| 200 | 71 | 850 | 208 | 295 | M20 | 295 | M20 |
| 250 | 76 | 925 | 243 | 350 | M20 | 355 | M24 |
| 300 | 83 | 1035 | 283 | 400 | M20 | 410 | M24 |
| 350 | 92 | 1070 | 310 | 460 | M20 | 470 | M24 |
| 400 | 102 | 1190 | 340 | 515 | M24 | 525 | M27 |
| 450 | 114 | 1250 | 380 | 565 | M24 | 585 | M27 |
| 500 | 127 | 1290 | 410 | 620 | M24 | 650 | M30 |
| 600 | 154 | 1455 | 470 | 725 | M27 | 770 | M33 |
| 700 | 165 | 1585 | 550 | 840 | M27 | 840 | M33 |
| 800 | 190 | 1700 | 640 | 950 | M30 | 950 | M36 |
| 900 | 203 | 1965 | 710 | 1050 | M30 | 1050 | M36 |
| 1000 | 216 | 2015 | 770 | 1160 | M33 | 1170 | M39 |
| 1200 | 254 | 2250 | 890 | 1380 | M36 | 1390 | M45 |
-
