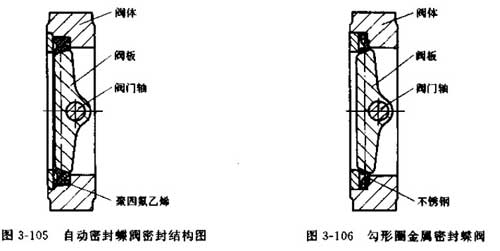

圖3-105所示為一種自動密封蝶閥的密封結構。
(1)結構特點。
1)當閥座或閥板上的密封元件設計時，保證閥板處于關閉位置后，密封元件在介質壓力的作用下可產生彈性變形。
2)在閥板處于關閉位置時，密封副兩密封面間有少量的過盈。
(2)蝶閥密封原理
1)當閥板轉動到關閉狀態時，閥板少量擠壓閥座，使密封副兩密封面間建立起初始密封比壓；
2)由于介質壓力的作用，使閥座或閥板上的彈性密封元件產生彈性變形并在密封副兩密封面之間形成足夠的密封比壓，以保證蝶閥的密封。
圖3-106所示密封結構，采用不銹鋼金屬閥座。
(3)密封副密封性能失效的主要原因。
1)密封元件老化彈性失效，在介質壓力作用下不產生彈性變形。
2)密封副機械磨損、擦傷。
3)介質氣蝕、沖蝕密封面。
4.自動密封蝶閥的特點
1)相對充壓密封蝶閥結構簡單，成本低；
2)密封性能受介質壓力變化影哨大；
3)當介質壓力降低時，很難密封；
4)可根據使用需要設計成單向或雙向密封；
