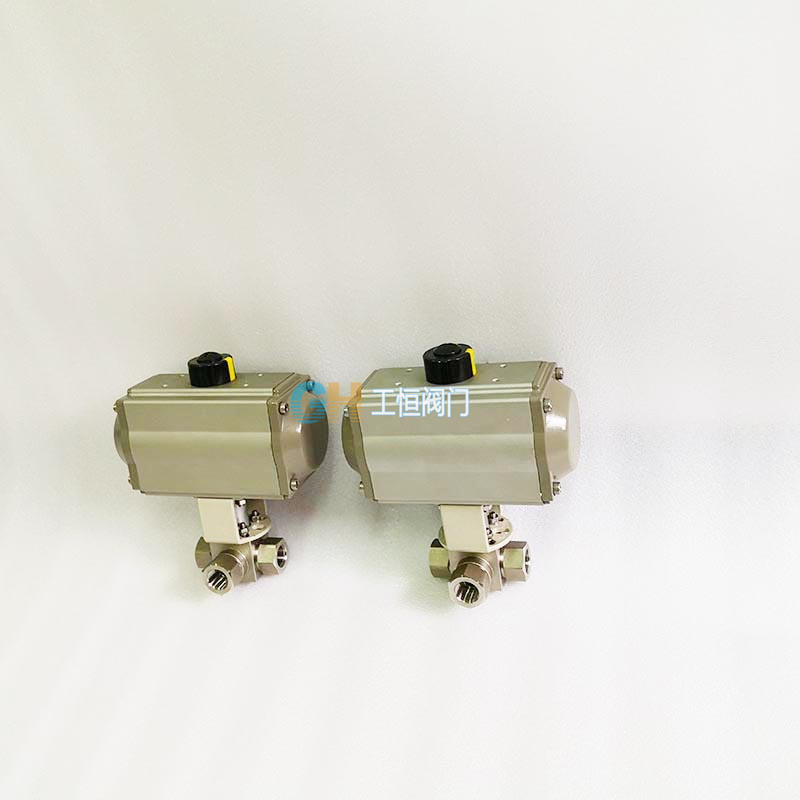

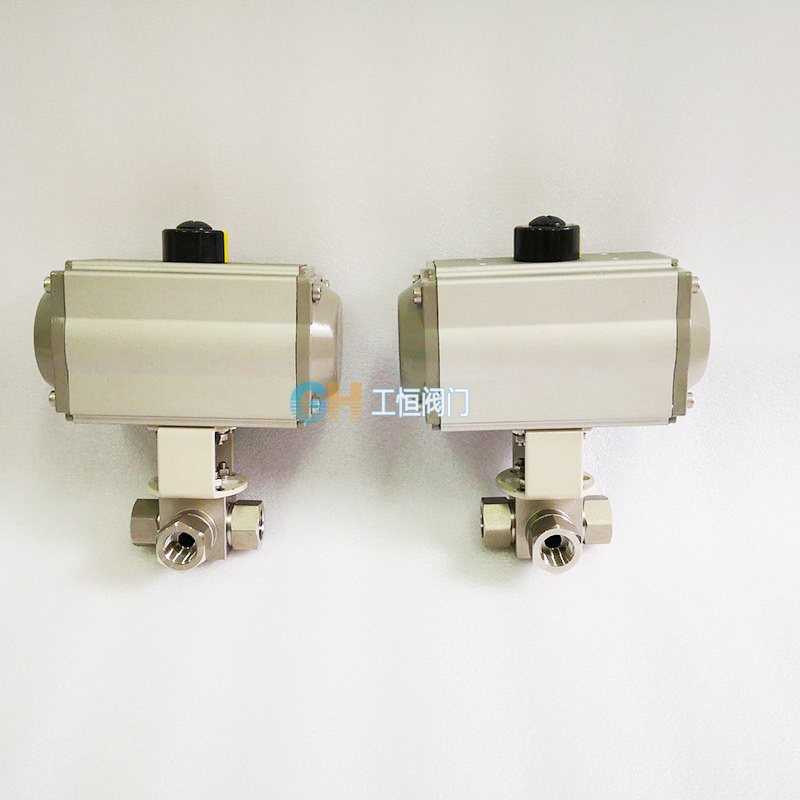

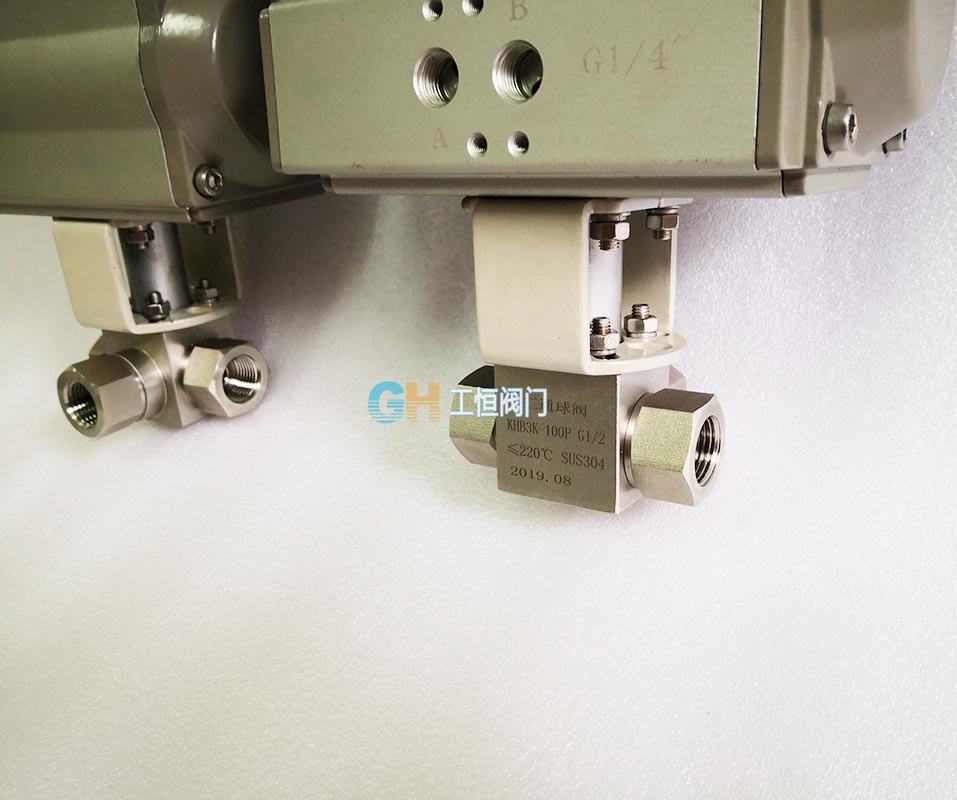

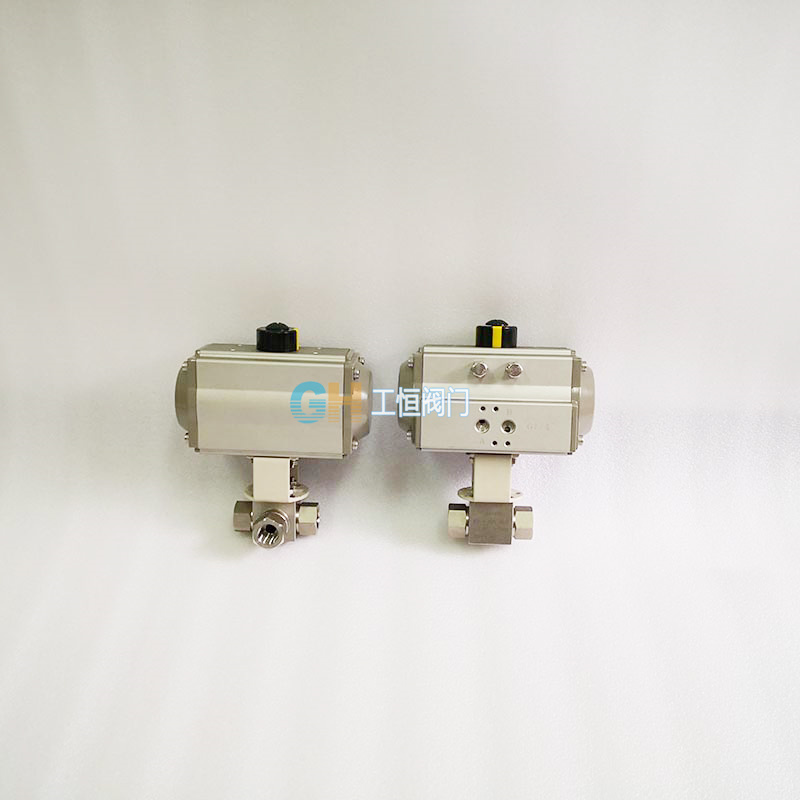

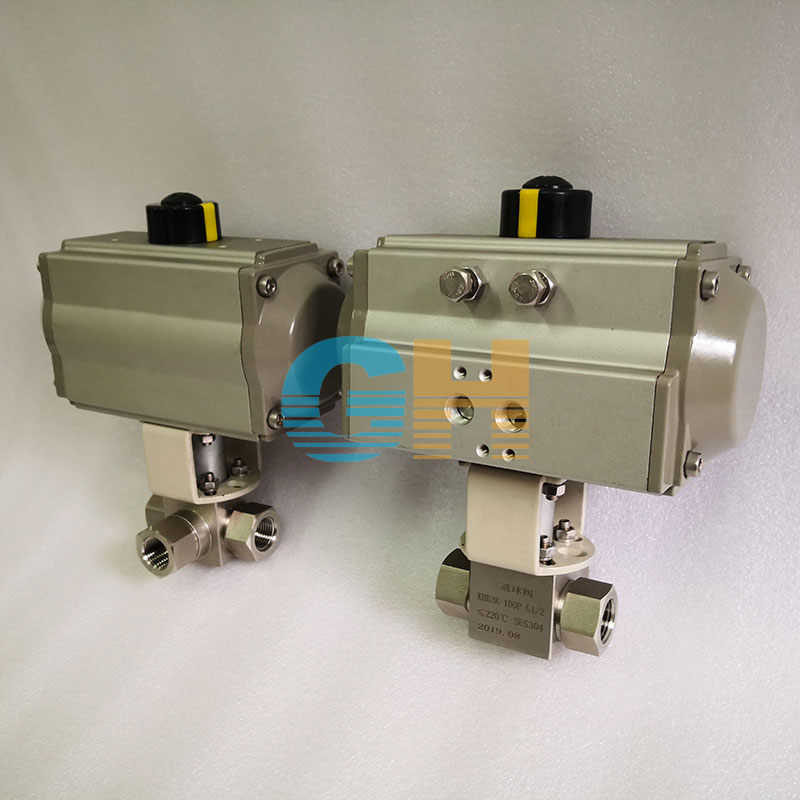

G1/2高壓三通氣動球閥-配AT氣缸
更新日期：2020-04-15
免費詢價
24小時免費咨詢電話021-80392609
- 產品詳情
氣動三通內螺紋球閥
氣動三通內螺紋球閥是綜合國內外先進技術而開發的新型三通切換型調節/切斷閥門。標準球芯有L型三通雙通道，改變球芯與管道的相對角度，可以對三支管道流體實現不同的組合控制；T型氣動三通內螺紋球閥可起配比作用，適用于液休、氣體、蒸汽等介質的配比調節與控制。氣動三通內螺紋球閥由氣動活塞式雙作用或單作用（彈簧復位式）執行機構組成，有比例調節型（采用電-氣閥門，以號和壓縮空氣為動力，接受控制系統輸入的0-10mA DC或4-20mA DC電流信號，改變球芯的旋轉角度，可實現比例調節動作）。二位切換型（采用電磁換向閥、閥位回訊器，以AC220V或DC24V電源電壓和壓縮空氣作動力，實現對流體介質的快速切換控制）。氣動三通內螺紋球閥 產品概述
1、結構緊湊、啟閉迅速、流道、流體阻力小。
2、密封性能好：利用四面閥座材料聚四乙烯彈性變形實現無泄漏密封。
3、一閥多用：任一通口可用作入口而無泄漏，三通既可制成L型通口，也可制成T型通口。
4、維修方便：在系統卸壓后，無需拆下整個閥體就可進行檢查和維修。
2、密封性能好：利用四面閥座材料聚四乙烯彈性變形實現無泄漏密封。
3、一閥多用：任一通口可用作入口而無泄漏，三通既可制成L型通口，也可制成T型通口。
4、維修方便：在系統卸壓后，無需拆下整個閥體就可進行檢查和維修。

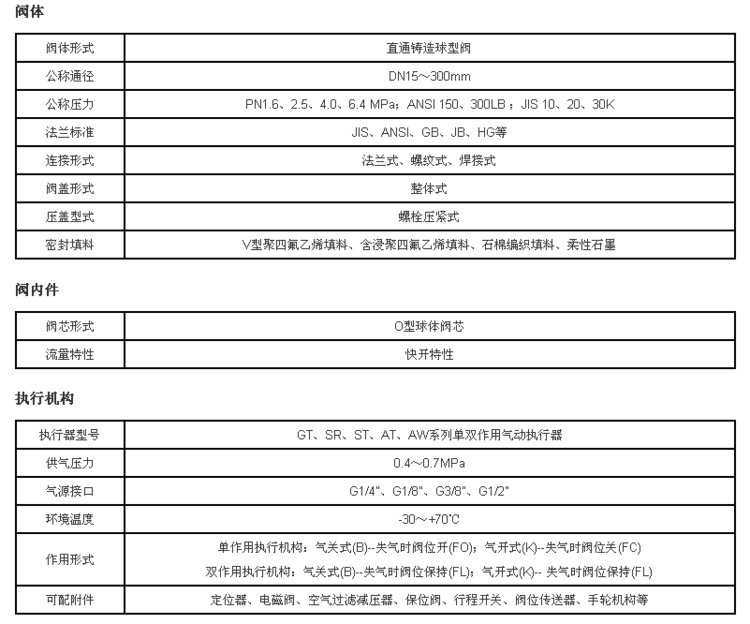

氣動三通內螺紋球閥 主要技術參數
注：如需詳細執行器參數，請進入氣動執行器頁面進行查閱。
氣動三通內螺紋球閥 閥門控制方式

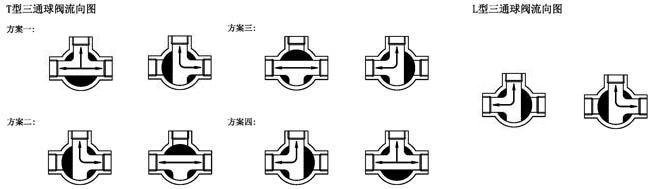

氣動三通內螺紋球閥分L型和T型，介質流通方向見下圖。L型氣動三通球閥適用于介質流向的切換，能使相互垂直的兩個通道連通：T型氣動三通球閥適用于介質的分流、合流或流向 切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，氣動三通內螺紋球閥一般采用兩個閥座結構，亦可根據用戶要求采用四閥座結構。
 |
氣動三通內螺紋球閥 主要性能指標
| 公稱通徑 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 |
| 允許壓差(MPa) | ≤ 公稱壓力 | |||||
| 動作范圍 | 0～90° | |||||
| 泄露量Q | 軟密封為零泄露；金屬密封符合ANSI B16.104 IV級標準 | |||||
| 基本誤差 | 帶：小于全行程的±2 (調節型)、開關型省略 | |||||
| 回差 | 帶器：小于全行程的2 (調節型)、開關型省略 | |||||
氣動三通內螺紋球閥 主要零件材料
| 1 | 主閥體 | 鑄鋼、不銹鋼 |
| 2 | 連接端 | 鑄鋼、不銹鋼 |
| 3 | 閥座 | PTFE、PPL |
| 4 | 球體 | 2Cr13+硬化處理、304、316 |
| 5 | 閥桿 | 不銹鋼 |
| 6 | 支架 | 25 |
| 7 | 聯軸器 | 25 |
| 8 | 執行器 | 鑄鋁(根據不同執行器而定) |

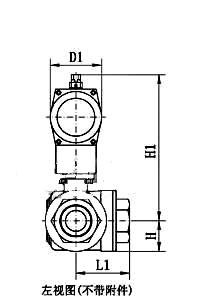

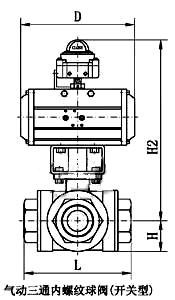

氣動三通內螺紋球閥 主要外形及連接尺寸
 |
 |
 |
| 公稱通徑 | 15 | 20 | 25 | 32 | 40 | 50 |
| L | 68 | 78 | 86 | 111 | 126 | 143 |
| L1 | 34 | 39 | 43 | 55.5 | 63 | 71.5 |
| H | 19 | 25 | 37 | 45 | 70 | 80 |
| H1 | 130 | 135 | 139 | 158 | 165 | 202 |
| H2、H3 | 根基實際配置氣動附件而定 | |||||
| D | 140 | 140 | 140 | 164 | 164 | 190 |
| D1 | 62 | 62 | 62 | 75 | 75 | 91 |
聲明：本文中所有文字、數據、圖片均只適用于參考，G1/2高壓三通氣動球閥-配AT氣缸性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
-
