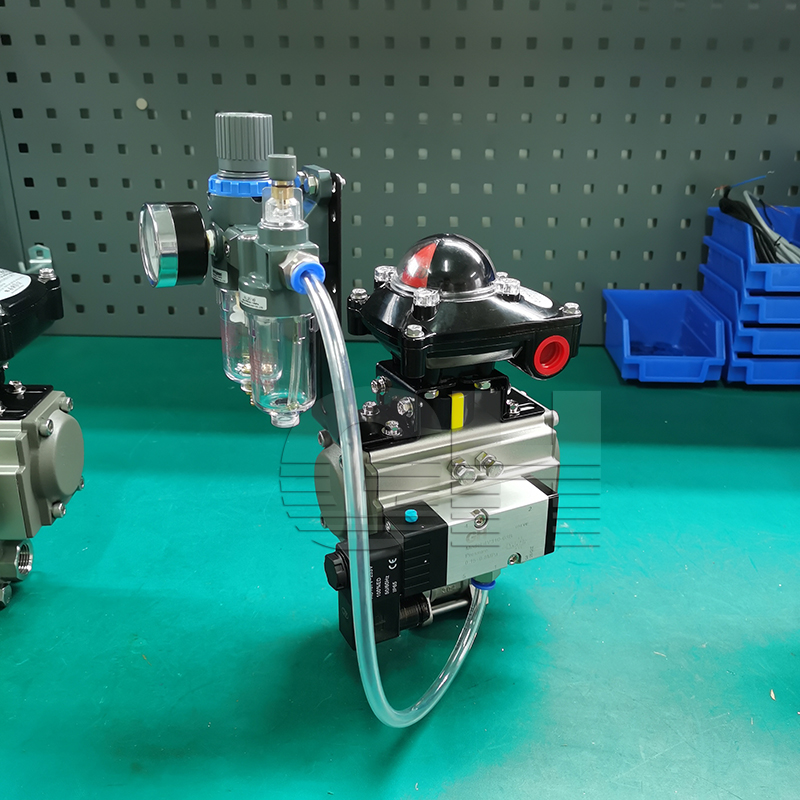

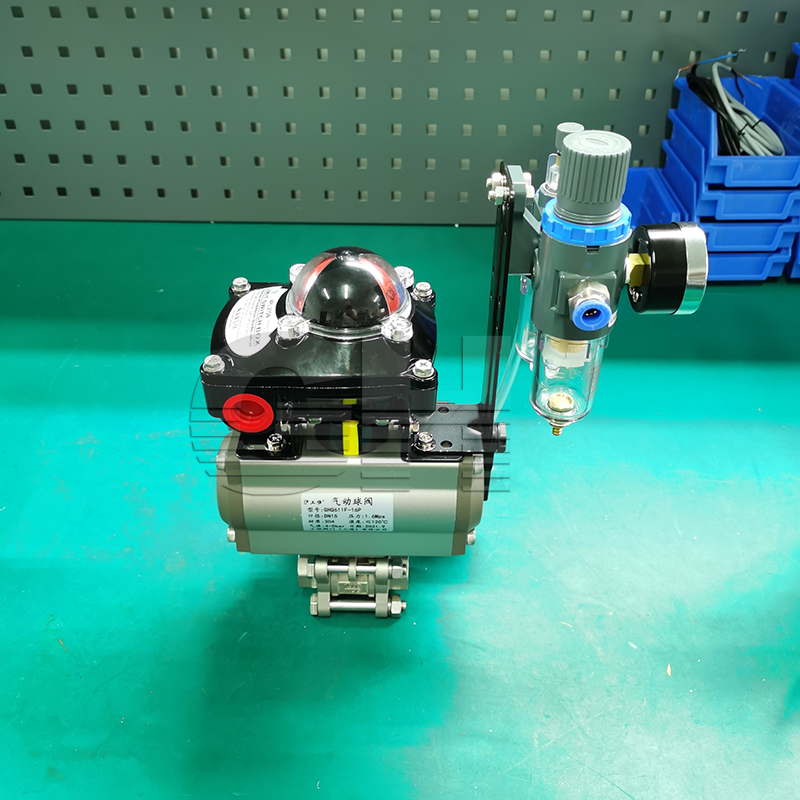

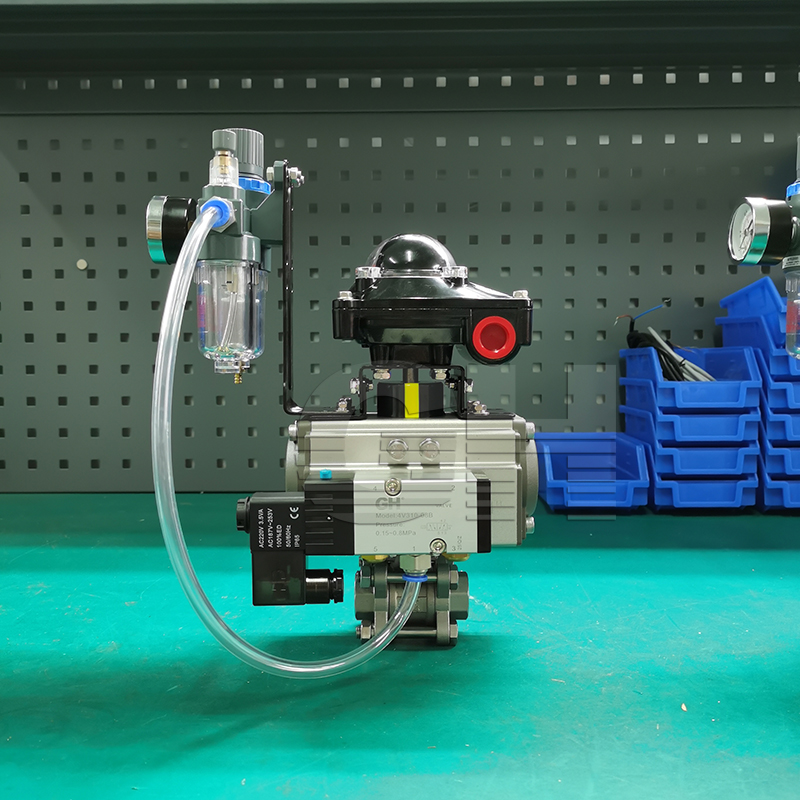

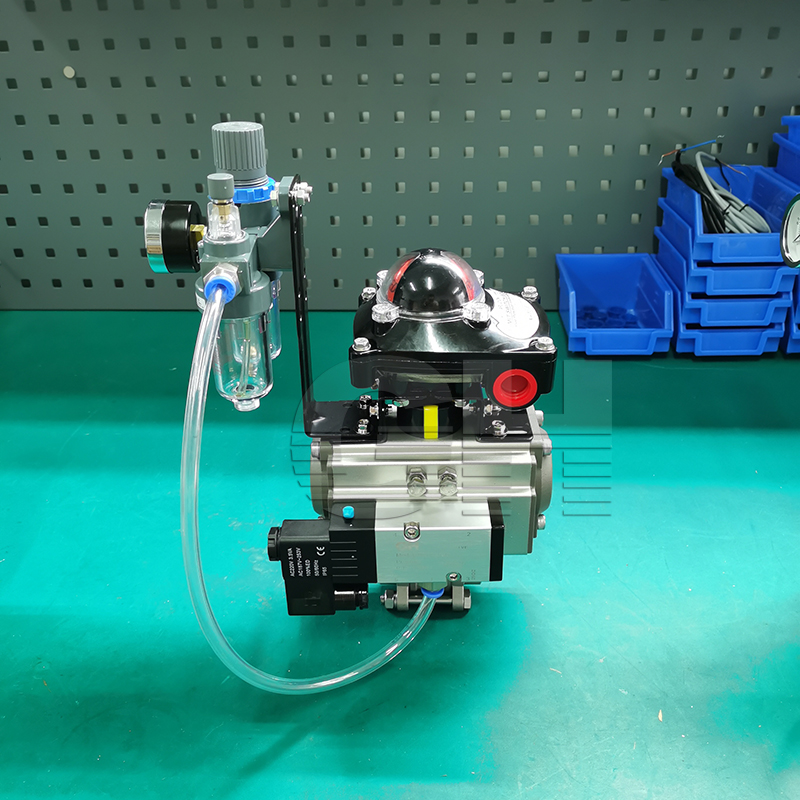

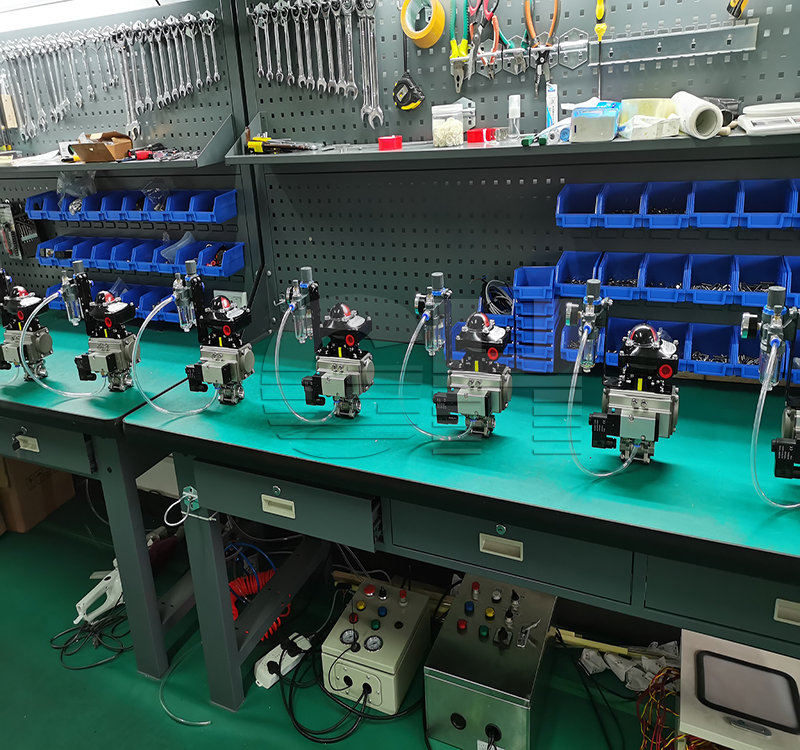

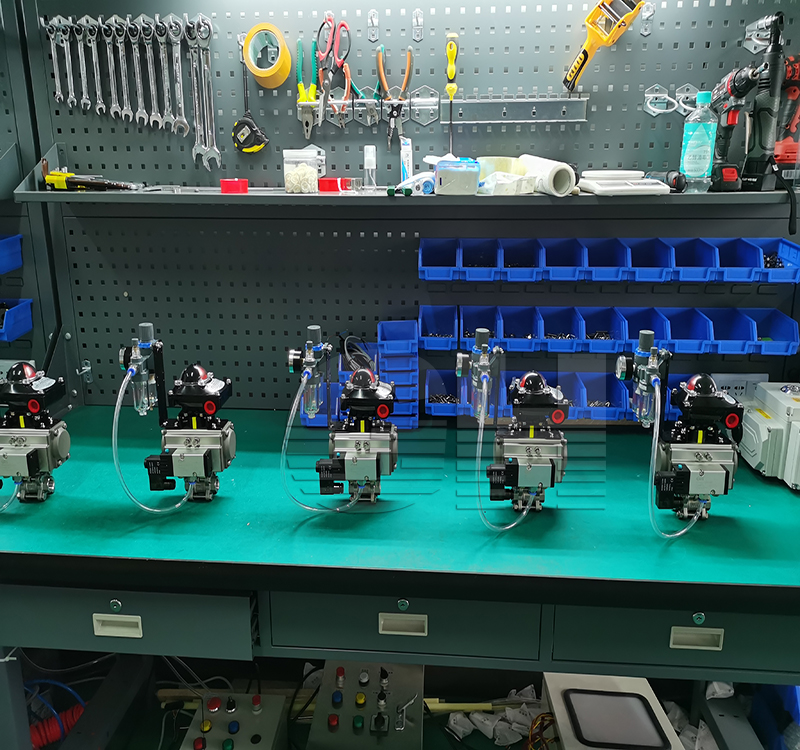

Q611F-16P氣動內螺紋球閥 氣動三片式內螺紋球閥
更新日期：2021-10-22
免費詢價
24小時免費咨詢電話021-80392609
- 產品詳情
| *** : | 滬工恒 | 型號 : | Q611F-16P |
| 材質 : | 不銹鋼 | 連接形式 : | 螺紋 |
| 結構形式 : | 浮動球球閥 | 公稱通徑 : | DN15-DN300 |
| 適用介質 : | 蒸汽、水、油品 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 氣動 |
| 零部件及配件 : | 執行器 | 用途 : | 調節 |
| 類型(通道位置) : | 二通式 |
產品詳情
Product details
Q611F氣動球閥產品概述：Product details
Q611F氣動球閥是一種（球體）繞垂直于通道軸旋轉90º的閥門，其由氣動執行器和O型閥結構組成。Q611F氣動球閥調節型屬旋轉類型高性能調節或開關閥類，接受工業自動化控制（DCS、PLC系統）儀表來源的電流信號或電壓信號的輸入輸出。Q611F氣動球閥開關型，可作簡單的開關動作。Q611F氣動球閥可實現對工藝管路中流體介質的比例調節或二位開關控制，從而達到對流體介質的流量、壓力、溫度、液位等參數的自動化控制。Q611F氣動球閥也可以做切斷閥試用，全開到全關只需5秒左右時間。
Q611F氣動球閥產品特點：
1．Q611F氣動球閥流體阻力小，是所有閥類中流體阻力小的一種。以壓縮空氣作動力，調節型接受（4-20mA、0-10mA或1-5VDC）電流信號或電壓信號，即可控制運轉。開關型接受簡單的觸點型號實行開關動作。Q611F氣動球閥以角行程輸出的扭矩轉動球體0~90º，達到啟閉動作或調節動作。
2．Q611F氣動球閥球芯通道平整光滑，不易沉積介質，可以進行管線式通球。結構簡單、重量輕、密封性能好。 Q611F氣動球閥特別適用于要求零泄漏率的場合。3．Q611F氣動球閥有效的了球與密封圈之間的磨擦系數，減少了力矩。當介質壓力較小時，Q611F氣動球閥密封圈與球體接觸面較小，故有較大的密封比壓，確保可靠密封，當介質壓力較大時，Q611F氣動球閥密封圈與球體接觸面積也相應增大，故閥座密封圈能承受較大的介質推力而不會損壞，確？煽棵芊。
Q611F氣動球閥型號含義：
| 閥門種類 | 動作方式 | 連接方式 | 閥芯結構 | 密封材料 |
| Q：球閥 | 6：氣動 |
1：螺紋連接 4：法蘭式連接 7：對夾式連接 |
1：軟密封浮動式球芯 4：L型三通 5：T型三通 7：硬密封固定式球芯 |
F：聚四氟乙烯 H：硬質合金 |
| Q611氣動球閥通徑mm | DN15-DN300 | |||
| 材料代號 | C（WCB） | P（304） | R（316） | |
|
主要零件 |
閥體 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 球體 | 2Cr13、（304） | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |
| 閥桿 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |
| 閥座密封 | 增強聚四氟乙烯 、對位聚苯 、硬質合金鋼密封 | |||
| 填料 | 聚四氟乙烯 、柔性石墨 | |||
|
適用工況 |
適用介質 | 蒸汽、水、油品 | 堿類腐蝕性介質 | 類腐蝕性介質 |
| 適用溫度 | 聚四氟乙烯≤180℃,對位聚苯≤300℃,金屬密封≤425℃ | |||
Q641F46氣動襯氟球閥各型號所表示的壓力、材質：
Q611F氣動球閥應用規范:
Q611F氣動球閥外形尺寸:
| 產品名稱 | 產品型號 | 公稱通徑DN(mm) | 尺 寸 | |||||||||
| 三段式 | 對焊式 | 承插爆式 | ||||||||||
| G | L | d | L | d | D | L | d | D1 | A | |||
| 氣動絲口球閥 | Q611F | 6 | 1/4 | 65 | 11.6 | 65 | 11.6 | 18 | 65 | 11.6 | 14.1～14.3 | 9.5 |
| 氣動絲口球閥 | Q611F | 10 | 3/8 | 65 | 12.7 | 65 | 12.7 | 18 | 65 | 12.7 | 17.55～17.8 | 9.5 |
| 氣動絲口球閥 | Q611F | 15 | 1/2 | 67 | 15 | 67 | 15.8 | 24 | 67 | 15 | 21.7～21.95 | 9.5 |
| 氣動絲口球閥 | Q611F | 20 | 3/4 | 82 | 20 | 82 | 20 | 28 | 82 | 20 | 27.05～27.3 | 11.1 |
| 氣動絲口球閥 | Q611F | 25 | 1 | 91 | 25 | 91 | 25 | 34 | 91 | 25 | 33.8～34.05 | 12.7 |
| 氣動絲口球閥 | Q611F | 32 | 11/4 | 108 | 32 | 108 | 32 | 41 | 108 | 32 | 42.55～42.8 | 14.3 |
| 氣動絲口球閥 | Q611F | 40 | 11/2 | 129 | 38 | 129 | 38 | 49 | 129 | 38 | 48.65～48.9 | 15.89 |
| 氣動絲口球閥 | Q611F | 50 | 2 | 148 | 50 | 148 | 50 | 62 | 148 | 50 | 61.1～61.35 | 17.4 |
| 氣動絲口球閥 | Q611F | 65 | 2 | 186 | 64 | 193 | 64 | 78 | ||||
| 氣動絲口球閥 | Q611F | 80 | 3 | 206 | 78 | 222 | 78 | 94 | ||||
| 氣動絲口球閥 | Q611F | 100 | 4 | 240 | 98 | 273 | 98 | 124 | ||||
| Q611F氣動球閥制造標準 | Q611F氣動球閥連接標準 | Q611F氣動球閥結構標準 | Q611F氣動球閥檢驗試驗標準 |
| GB/T12237-89 | JB/T79-94 HG20592 | GB12221-89 | GB/T13927-89 JB/T9092-99 |
| API6D | ANSI B16.5 | ANSI B16.10 | JB/T9092-99 |
| JPI7S-48 | JIS B2212~2214 | JIS B2002 | API598 |
| 產品名稱 | 型號 | 材質 | 壓力MPa |
| 氣動球閥 | Q611F16P | 304不銹鋼 | 1.6 |
| 氣動球閥 | Q611F25P | 2.5 | |
| 氣動球閥 | Q611F40P | 4.0 | |
| 氣動球閥 | Q611F16R | 316不銹鋼 | 1.6 |
| 氣動球閥 | Q611F25R | 2.5 | |
| 氣動球閥 | Q611F40R |
4.0 |
聲明：本文中所有文字、數據、圖片均只適用于參考，Q611F-16P氣動內螺紋球閥 氣動三片式內螺紋球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
-
