氣動閥門

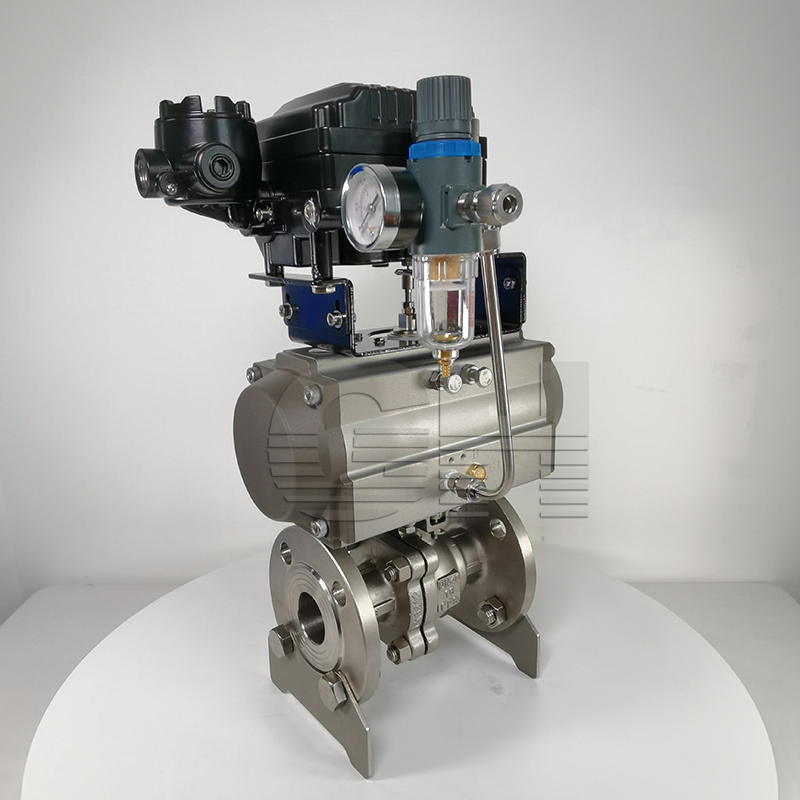

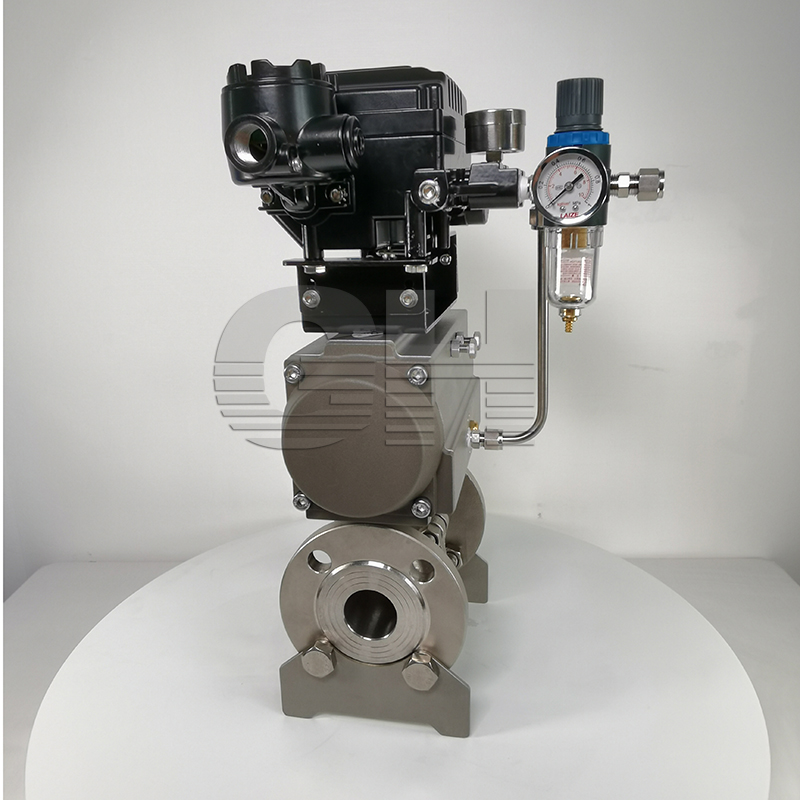

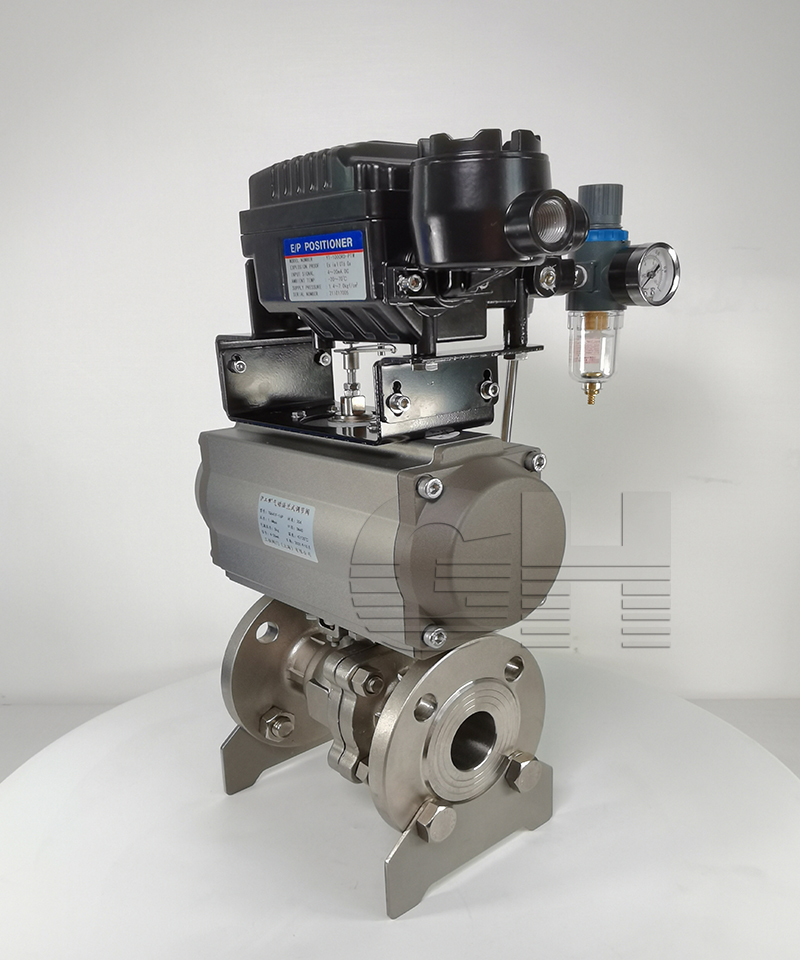

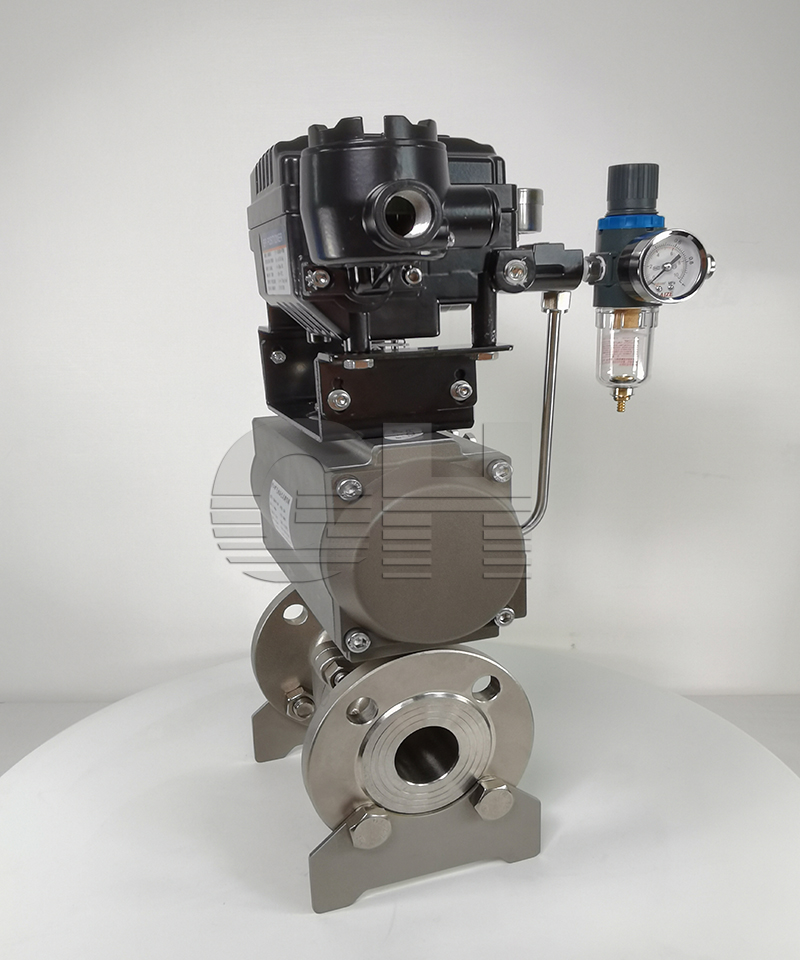

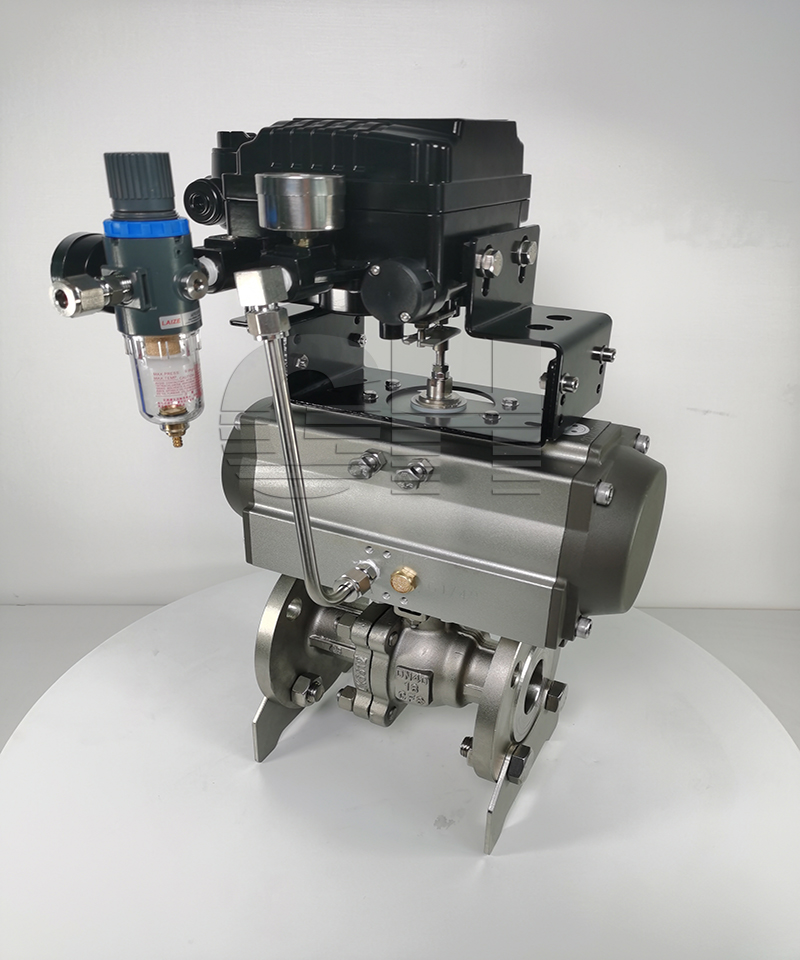

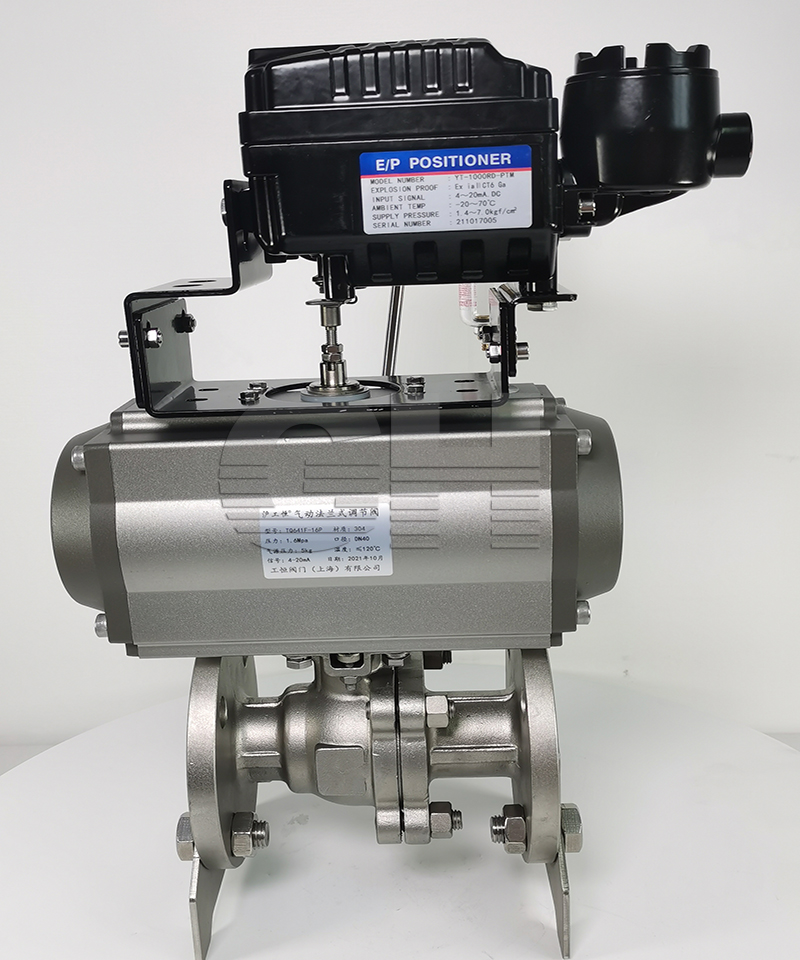

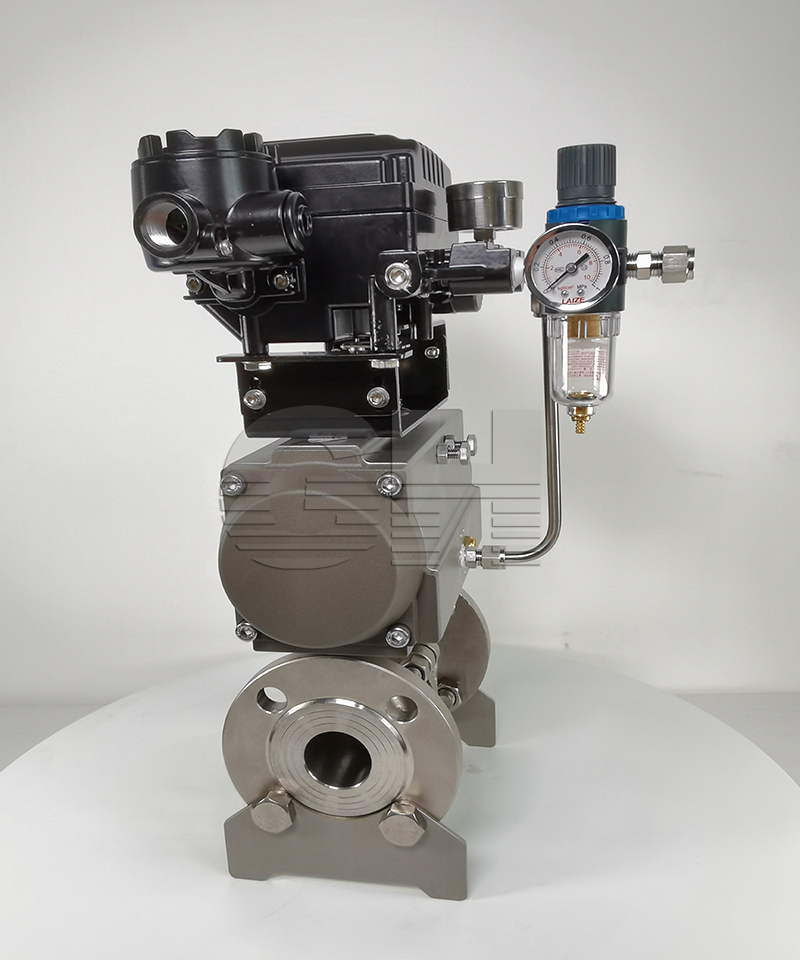

GHQ6T41F-16P防爆氣動調節球閥軟密封氣動法蘭球閥工業鋼制燃氣

更新日期：2021-11-02

24小時免費咨詢電話021-80392609

產品詳情

*** :	滬工恒	型號 :	GHQ6T41F-16P
材質 :	不銹鋼	連接形式 :	法蘭
結構形式 :	浮動球球閥	公稱通徑 :	DN15-200mm
適用介質 :	油品	壓力環境 :	低壓
工作溫度 :	常溫	標準 :	國標
流動方向 :	單向	驅動方式 :	氣動
零部件及配件 :	執行器	用途 :	調節
類型(通道位置) :	二通式

產品詳情
Product details

產品簡介：
氣動法蘭球閥具有旋轉的90度動作，球有圓形通孔通過軸線，當球旋轉90度時，在進、出口處應全部呈現球面，從而截斷流動，反之既呈現通孔，使介質通過。不銹鋼氣動法蘭球閥生產廠家，密封性能好，利用四面閥座材料聚四氟乙烯彈性變形實現無泄漏密封。全通徑的不銹鋼氣動法蘭球閥球體內腔為介質提供了阻力很小、直通的流道。

氣動法蘭球閥規格標準：
1、設計和制造：GB／T12237-1989； APl608。
2、檢驗和試驗：GB／T13927-1992； APl 598。
3、法蘭連接：JB／T79]一2-1994； ASME／ANSI B165。
4、結構長度：JD-2002

標準：

公稱通徑		DN15--DN1200
公稱壓力（PN )		1.6MPa--40.0MPa
公稱壓力PS	強度試驗	2.4MPa--60MPa
	密封試驗	2.0MPa--52.0MPa
材料\材料代號		C		R
主要零件	閥體	WCB	ZG1Cr18Ni9Ti	ZG0Cr18Ni12Mo2Ti
	蝶板	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	閥桿	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	密封圈	增強聚四氟乙烯對位聚苯
	填料	聚四氟乙烯柔性石墨
適用工況	適用介質	水、蒸汽、油品	硝酸類	醋酸類
	適用溫度	-28℃～300℃
執行器	型號	GT系列、SW系列、AT系列、AW系列
	氣源壓力	0.4-1.3Mpa

尺寸規格標準：

公稱通徑DN(mm)	尺寸							執行器型號
公稱通徑DN(mm)	L	D	D1	D2		f	Z-Φd	執行器型號
15	108	95	65	45	14	2	4-14	GT52/GT63K
20	117	105	75	55	14		4-14	GT63/GT63K
25	127	115	85	65	14		4-14	GT63/GT83K
32	140	135	100	78	16		4-18	GT83/GT83K
40	165	145	110	85	16	3	4-18	GT83/GT110K
50	178	160	125	100	16		4-18	GT83/GT110K
65	190	180	145	120	18		4-18	GT110/GT127K
80	203	195	160	135	20		8-18	GT127/GT127K
100	305	215	180	155	20		8-18	GT127/GT160K
125	256	245	210	185	22		8-18	GT160/GT190K
150	394	280	240	210	24		8-23	GT190/GT210K
200	457	335	295	265	26		12-23	GT254/BAW20S
250	533	405	335	320	30		12-25	BAW17/BAW20S
