氣動閥門

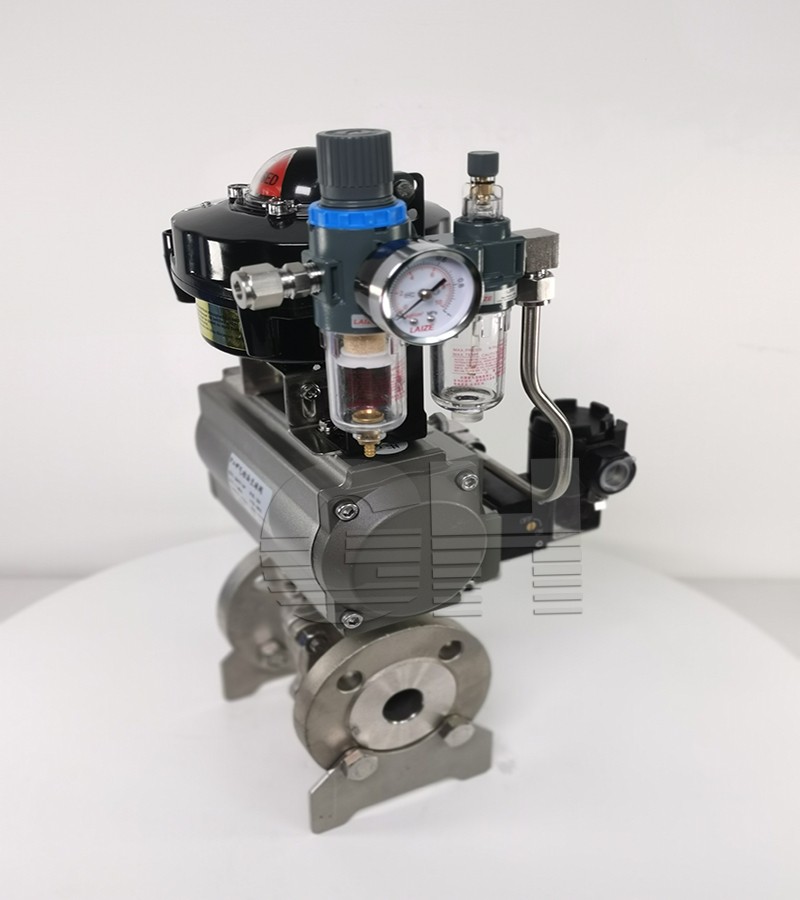

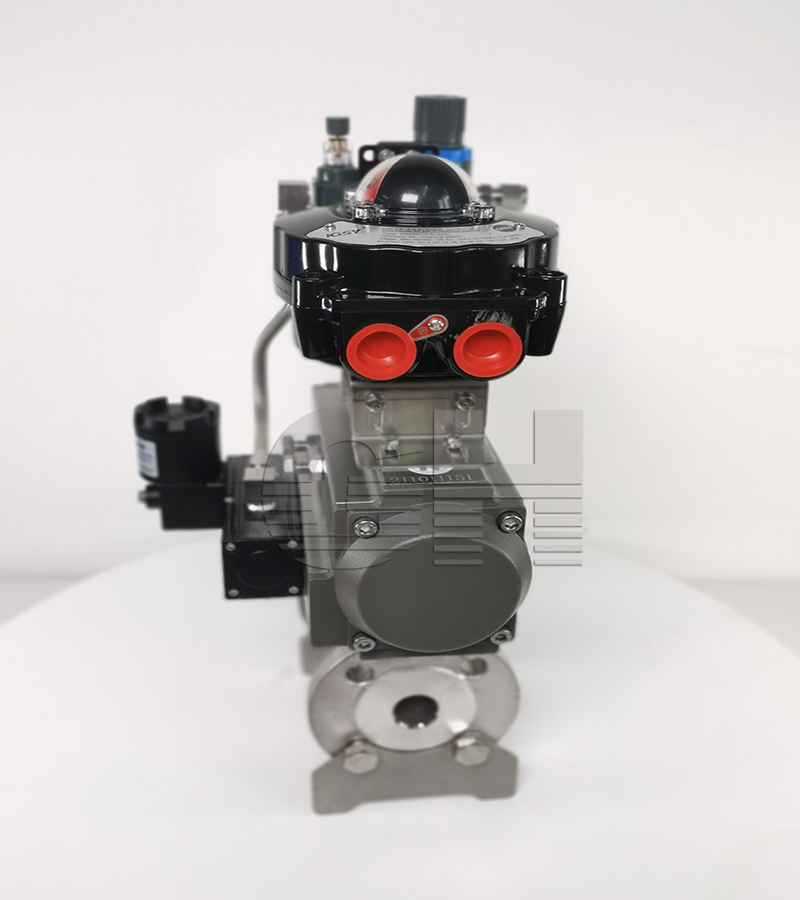

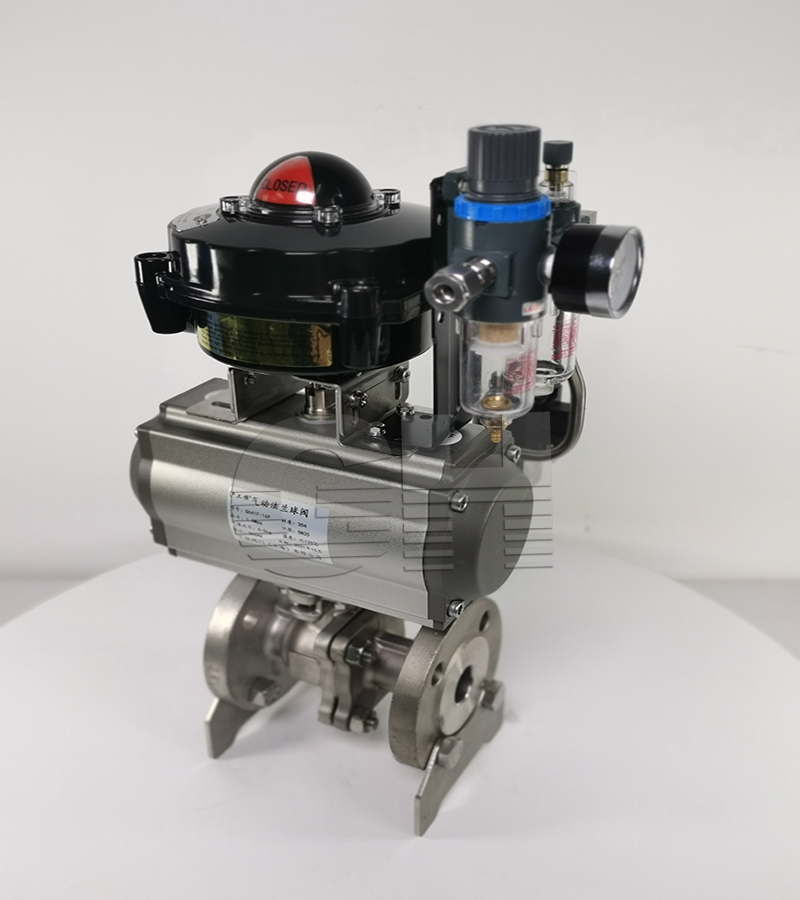

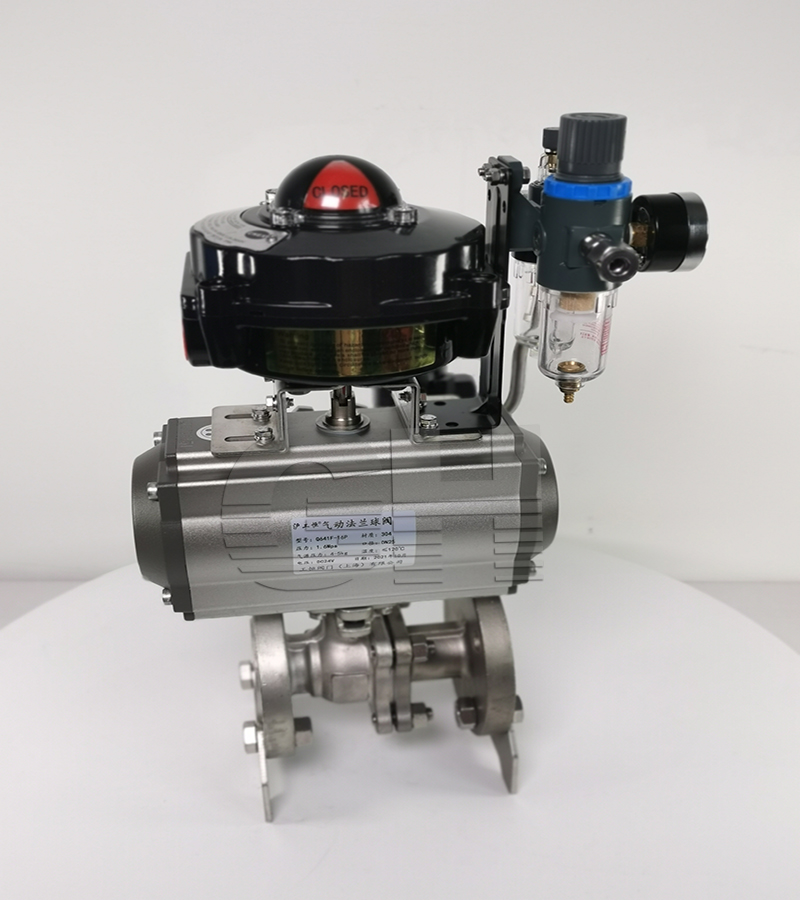

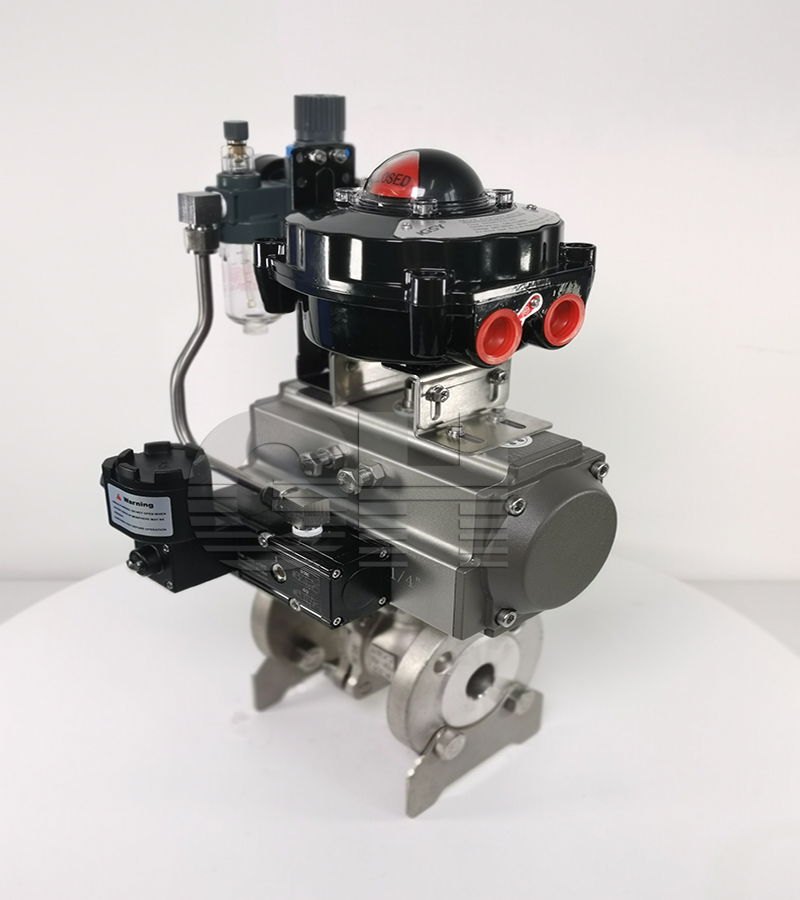

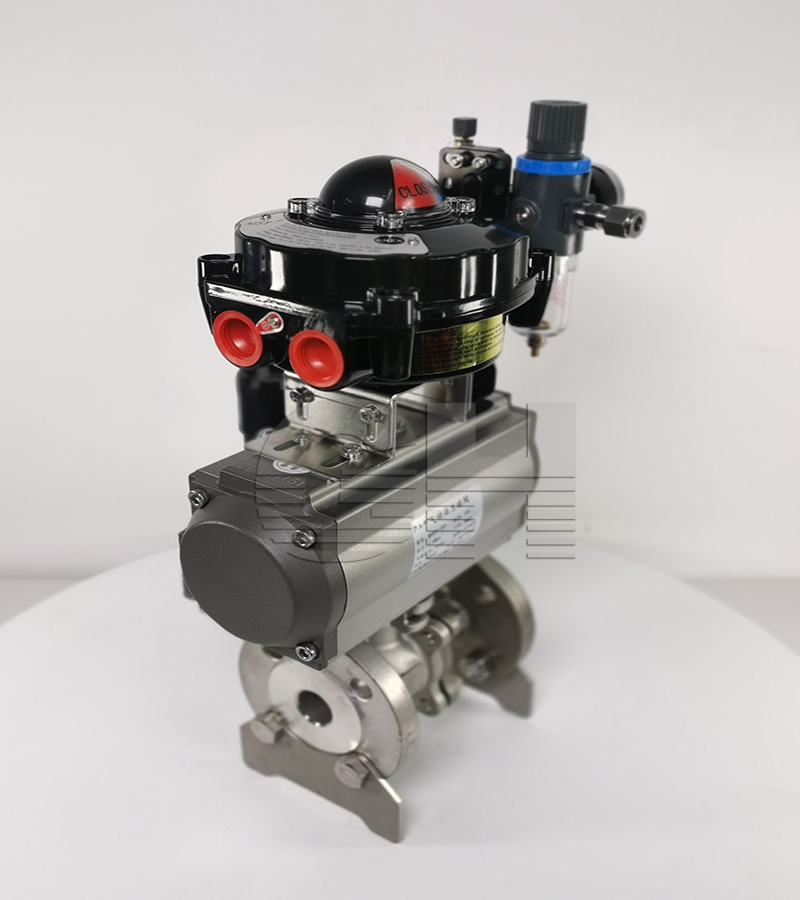

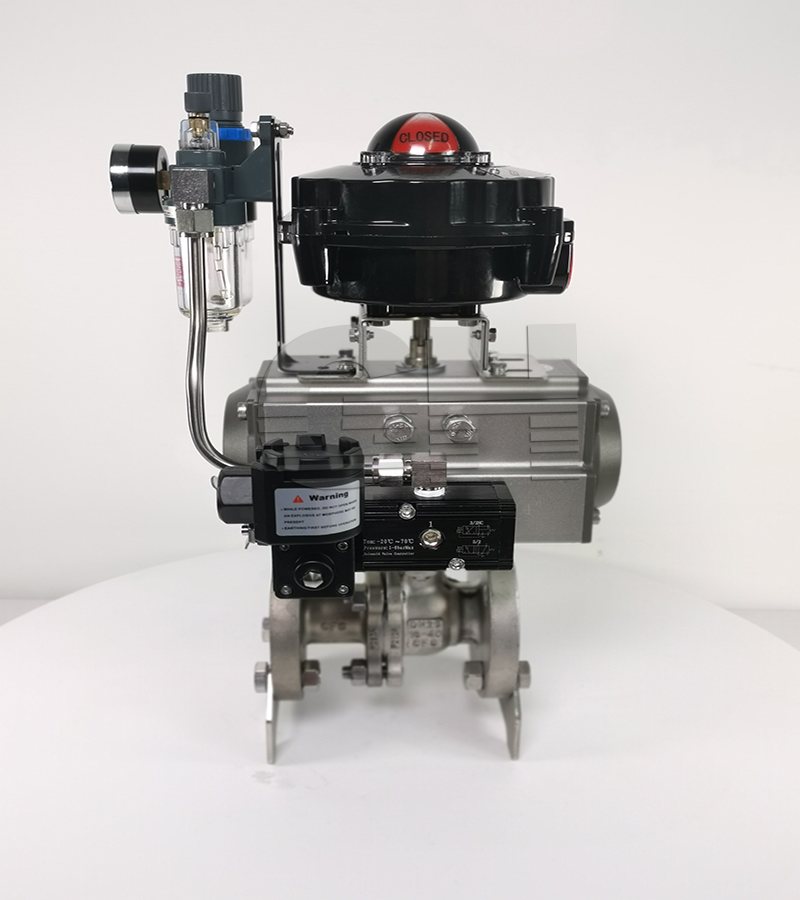

GHQ6B41F-16P-DN20-FO防爆氣動球閥自動復位

更新日期：2021-11-09

24小時免費咨詢電話021-80392609

產品詳情

*** :	滬工恒	型號 :	GHQ6B41F-16P
材質 :	不銹鋼	連接形式 :	法蘭
結構形式 :	浮動球球閥	公稱通徑 :	DN15-DN1800mm
適用介質 :	水、蒸汽、油品等	壓力環境 :	常壓
工作溫度 :	常溫	標準 :	國標
流動方向 :	單向	驅動方式 :	氣動
零部件及配件 :	執行器	用途 :	截止
類型(通道位置) :	二通式

產品詳情
Product details

【產品名稱：氣動法蘭球閥】
【產品型號：Q641F】
Q641F氣動法蘭球閥氣動執行器采用新型AT/GT系列氣動執行器，其結構獲得國家實用新型專利，有雙作用和單作用式（彈簧復位），采用齒輪齒條式結構傳動，性能更安全可靠；大口徑閥門采用AW系列氣動執行器，撥叉式結構傳動，結構合理，輸出扭矩大。

【產品介紹】：
Q641F氣動法蘭球閥由氣動活塞式執行機構和法蘭球閥組成,包括軟密封球閥和硬密封、浮動式和固定式球閥。氣動執行器以壓縮空氣為動力源，通過電磁閥可實現對閥門開關控制。該球閥采用直通型鑄造閥體，球面經特殊工藝加工和硬化處理，使其表面平滑耐磨，具有壽命長、結構緊湊、動作可靠、流通能力大、流阻系數小、安裝方便及良好的切斷性能等特點。

【工作原理】：
Q641F氣動法蘭球閥是以壓縮空氣為動力源，以氣缸為執行器，并借助于電氣閥門定位器、轉換器、電磁閥、保位閥等附件去驅動閥門，實現開關量或比例式調節，接收工業自動化控制系統的控制信號來完成調節管道介質的流量、壓力、溫度等各種工藝參數。

【產品特點】：
1、可在頂部、底部安裝手動操作機構。
2、齒輪式雙活塞，輸出力矩大，體積小。
3、氣缸選用鋁金材料，重量輕、外形美觀。
4、齒條式連接可調節開啟角度、額定流量。
5、IS05211標準連接為產品的安裝更換提供了方便。
6、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作（可選防爆）。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。

【可選擇附件】：
☆切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
☆調節型附件：電氣定位器、氣動定位器、電氣轉換器。
☆氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
☆手動機構：HVSD手操機構
【產品其他參數】：

性能規范

公稱通徑mm		DN15-DN300
材料代號		C	P	R
主要零件	閥體	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
	球體	2Cr13	1Cr18Ni9Ti	1Cr18Ni12MoTi
	閥桿	2Cr13	1Cr18Ni9Ti	1Cr18Ni12MoTi
	密封圈	增強聚四氟乙烯對位聚苯
	填料	聚四氟乙烯柔性石墨
適用工況	適用介質	蒸汽、水、油品
	適用溫度	-28℃ - 300℃
執行器	型號	DA/SR系列、GTD/GTE系列、QGSY系列等
	氣源壓力	0.4-0.7MPa

試驗壓力（Mpa）	公稱壓力（Mpa）					壓力級			JIS(Mpa)
試驗壓力（Mpa）	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
強度試驗	2.4	3.8	6.0	9.6	15.0	3.1	7.8	15.3	2.4	3.8
密封試驗	1.8	2.8	4.4	7.0	11.0	2.2	5.6	11.2	1.5	2.8
氣密試驗	0.5～0.7

安裝尺寸表

公稱通徑 DN(mm)	尺寸															執 行器型號
	1.6MPa					2.5MPa					4.0MPa					執 行器型號
	L	D	D1	b	Z-фD	L	D	D1	b	Z-фD	L	D	D1	b	Z-фD	可選配DA/SR、QGSY、 SY-CH、GTD/GTE AW/AWS、SY-YD、系列執行器以上選配僅供參考具體選區用根據實際要求
15	130	95	65	14	4-14	130	95	65	16	4-14	130	130	65	16	4-14
20	140	105	75	14	4-14	130	105	75	16	4-14	150	150	75	16	4-14
25	150	115	85	14	4-14	140	115	85	16	4-14	160	160	85	16	4-14
32	165	135	100	16	4-18	165	135	100	18	4-18	180	180	100	18	4-18
40	180	145	110	16	4-18	165	145	110	18	4-18	200	200	110	18	4-18
50	200	160	125	16	4-18	203	160	125	20	4-18	230	230	125	20	4-18
65	220	180	145	18	4-18	222	180	145	22	8-18	290	290	145	22	8-18
