球閥

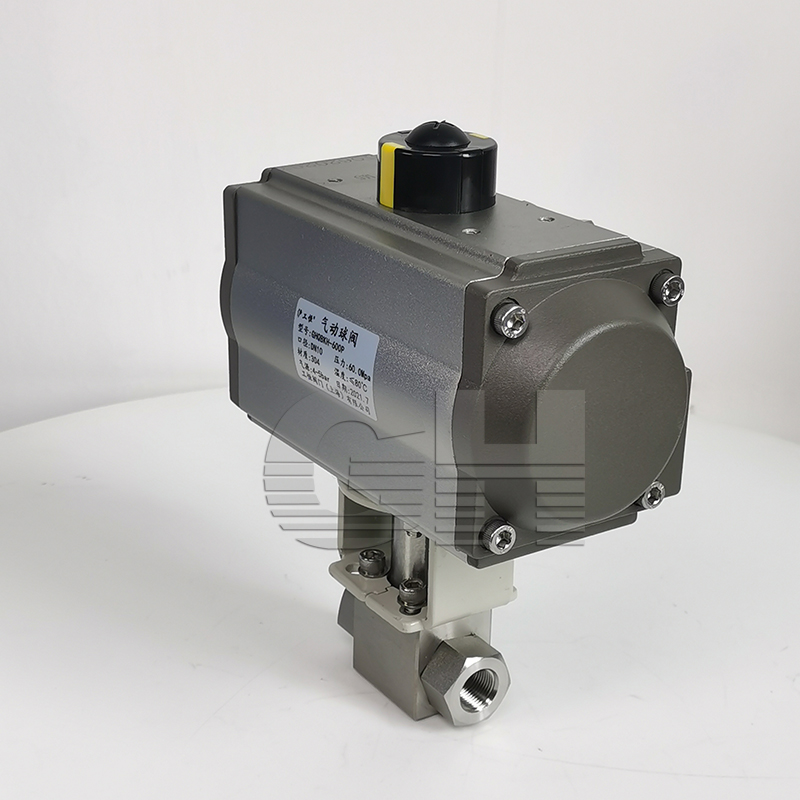

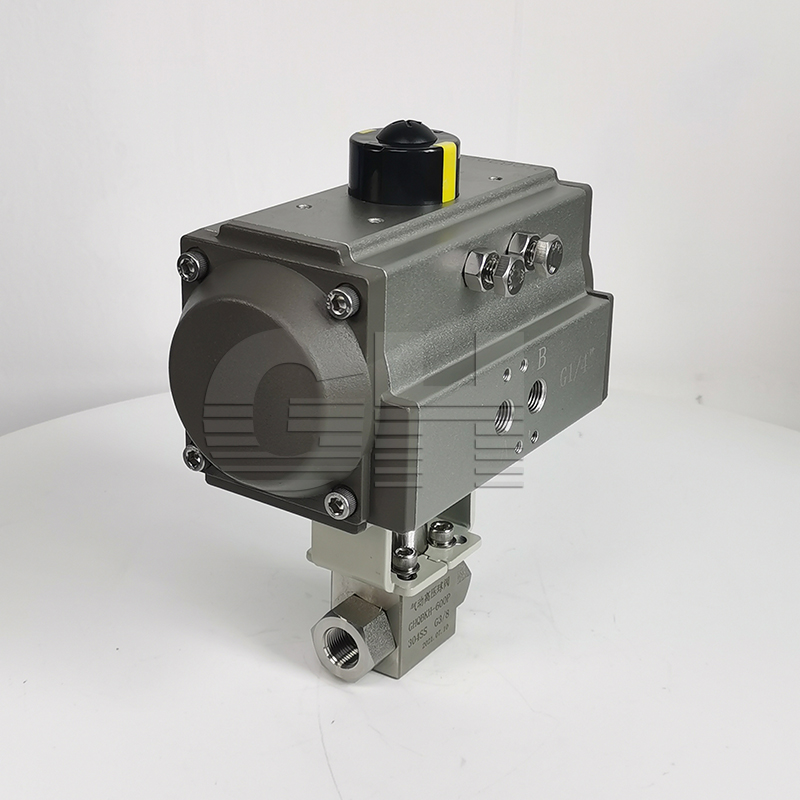

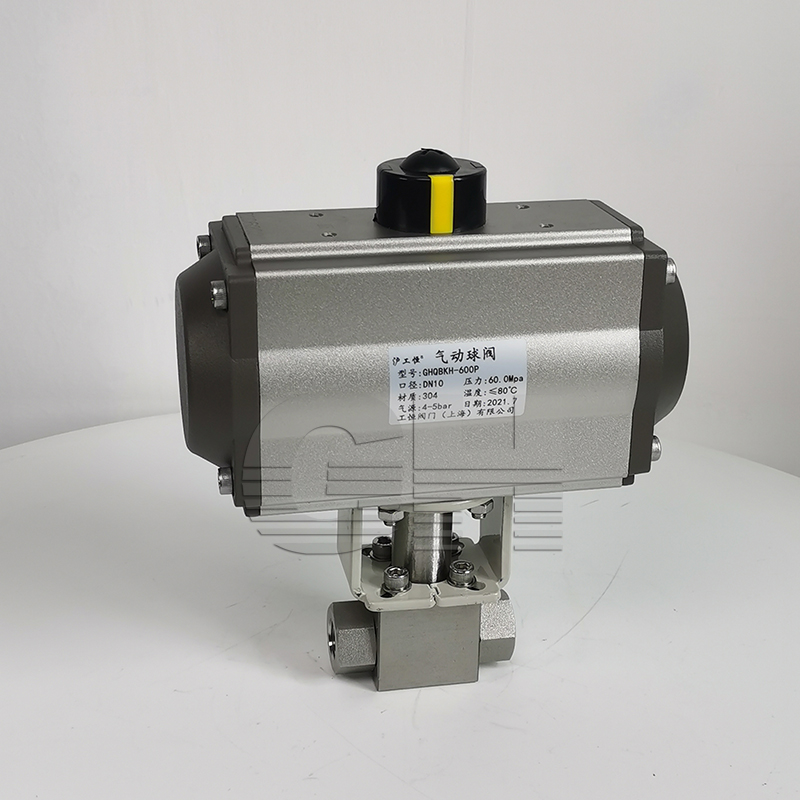

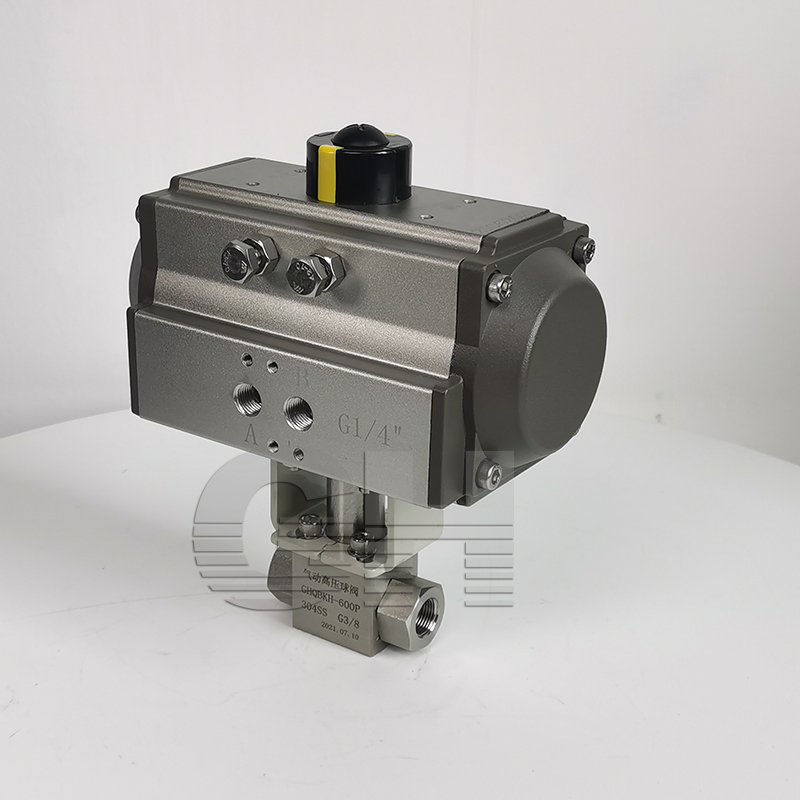

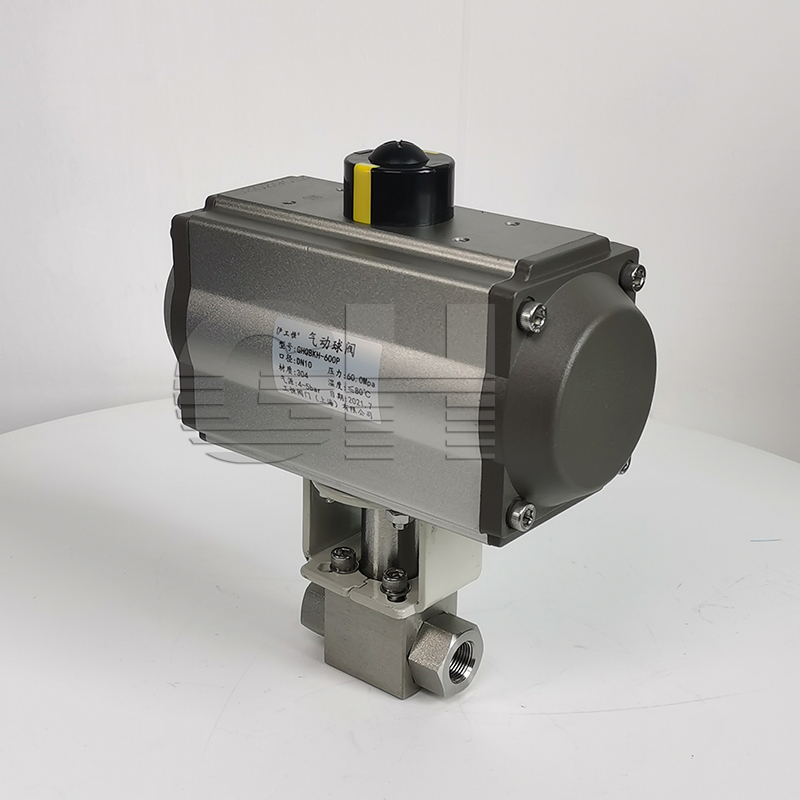

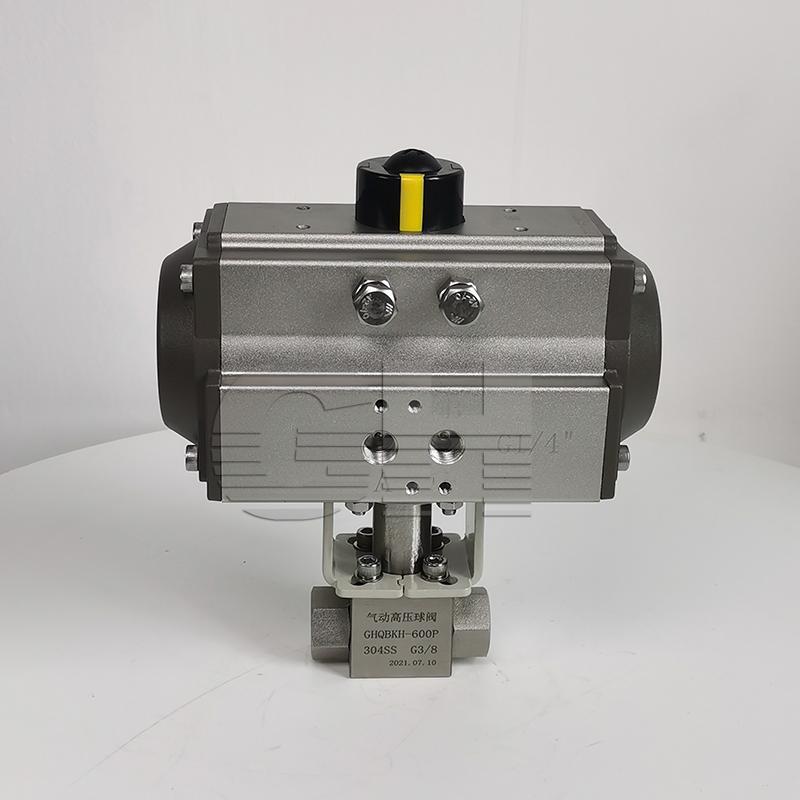

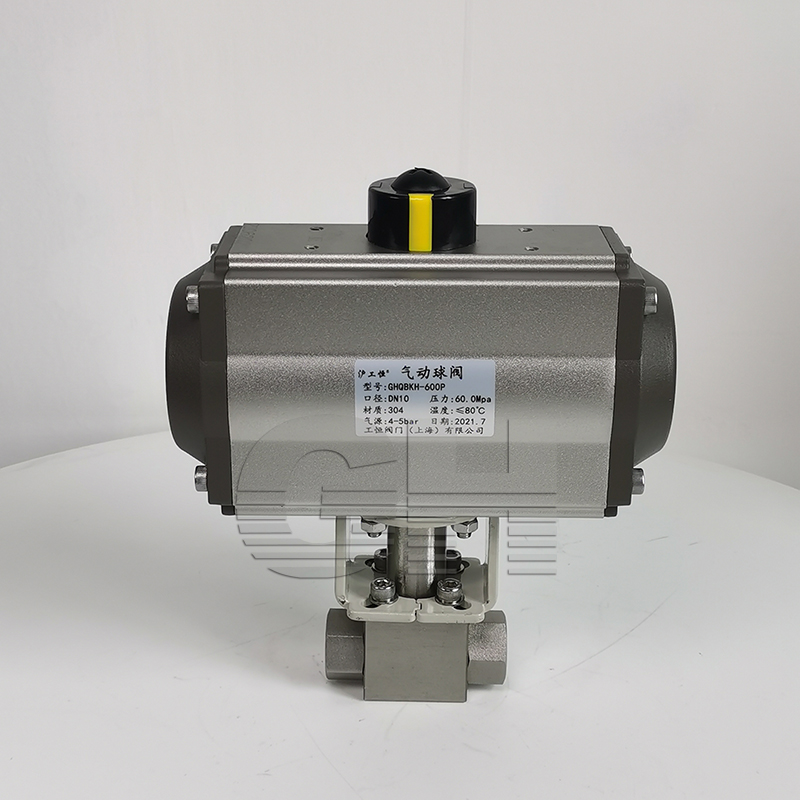

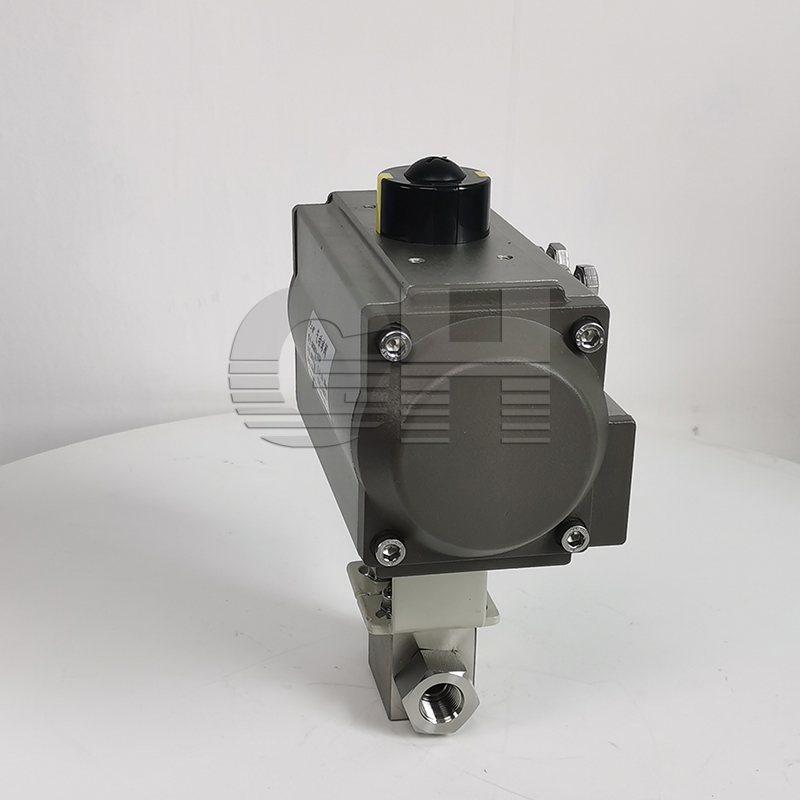

GHQBKH-600P-DN10氣動高壓球閥

*** : 滬工恒型號 : GHQBKH-600P 材質 : 鍛鋼連接形式 : 螺紋結構形式 : 浮動球球閥公稱通徑 : 08~100（mm）適用介質 : 水、油、氣壓力環境 : 高壓工作溫度 : 高溫標準 : 國標 流動方向 : 單向驅動方式 : 氣動零部件及配件 : 執行器用途 : 調節...

產品型號：

產品口徑（DN）：(mm)

產品壓力（PN）：(Mpa)

更新日期：2021-07-14

免費詢價

24小時免費咨詢電話021-80392609

產品詳情

*** :	滬工恒	型號 :	GHQBKH-600P
材質 :	鍛鋼	連接形式 :	螺紋
結構形式 :	浮動球球閥	公稱通徑 :	08~100（mm）
適用介質 :	水、油、氣	壓力環境 :	高壓
工作溫度 :	高溫	標準 :	國標
流動方向 :	單向	驅動方式 :	氣動
零部件及配件 :	執行器	用途 :	調節
類型(通道位置) :	二通式

產品詳情
Product details

氣動高壓球閥產品概述
氣動高壓球閥采用氣動執行器來驅動BKH系列高壓球閥實現開關位置的轉換，達到自動控制的目的。氣動執行器分為雙作用和單作用(彈簧復位)兩種，雙作用執行器輸出扭矩較大，高壓球閥一般選用雙作用執行器。

氣動高壓球閥技術參數

公稱通徑 DN(mm)

100

125

150

200

閥體形式

整體鍛造閥體(DN50以內)、三段式鍛造閥體(DN50以上)

公稱壓力

PN16.0、25.0 MPa；ANSI 150、300、600、900LB

連接形式

法蘭式、焊接式、螺紋式(適用于PN16MPa以內)

密封填料

V型聚四氟乙烯填料、柔性石墨填料等

閥芯形式

O型球體閥芯

流量特性

近似快開特性

動作范圍

0～90°、0～360°

泄露量Q

按G
B/T4213-92，小于額定KV0.01%

基本誤差

帶定位器：小于全行程的±2%

可調范圍

250：1

配置執行機構

GT、AT、AR、AW系列單雙作用氣動執行器

控制方式

開關兩位控制能、4～20mA模擬量信號控制

氣動高壓球閥性能及特點
1、止推軸承減小閥桿摩擦力矩，可使閥桿長期操作平衡靈活。
2、高壓鍛打小型球閥閥座密封性能好，采用聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，而且球閥的密封能力隨著介質壓力的增高而增大。
3、閥桿密封可靠，由于閥桿只作旋轉運動而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質壓力增高而增大。
4、高壓鍛打小型球閥由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損失小，故球閥的使用壽命長。

氣動高壓球閥尺寸參數

球閥通徑	雙作用氣動執行器		H[mm]		L[mm]
球閥通徑	210bar(水)	300bar(空氣或水)	210bar	300bar	210bar	300bar
DN06	DR15	DR15	155.0	155.0	155	155
DN08	DR15	DR15	155.0	155.0	155	155
DN10	DR15	DR30	158.0	173.0	155	168
DN13	DR30	DR30	174.5	174.5	168	168
DN16	DR60	DR60	196.5	196.5	219	219
DN20	DR60	DR60	203.0	203.0	219	219
DN25	DR60	DR100	204.5	233.0	249	219
