電動絲扣球閥 Q911F-16P不銹鋼球閥 高溫高壓切斷閥 電動三片式球
*** : 滬工恒 型號 : Q911F-16P 材質 : 不銹鋼 連接形式 : 螺紋 結構形式 : 固定球球閥 公稱通徑 : DN15-DN100 適用介質 : 水，氣體，油品等 壓力環境 : 常壓 工作溫度 : 常溫 標準 : 國標 流動方向 : 單向 驅動方式 : 電動 零部件及配件 : 執行器 用途 :...
- 產品詳情
| *** : | 滬工恒 | 型號 : | Q911F-16P |
| 材質 : | 不銹鋼 | 連接形式 : | 螺紋 |
| 結構形式 : | 固定球球閥 | 公稱通徑 : | DN15-DN100 |
| 適用介質 : | 水，氣體，油品等 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 電動 |
| 零部件及配件 : | 執行器 | 用途 : | 截止 |
| 類型(通道位置) : | 二通式 |
產品詳情
Product details
Product details

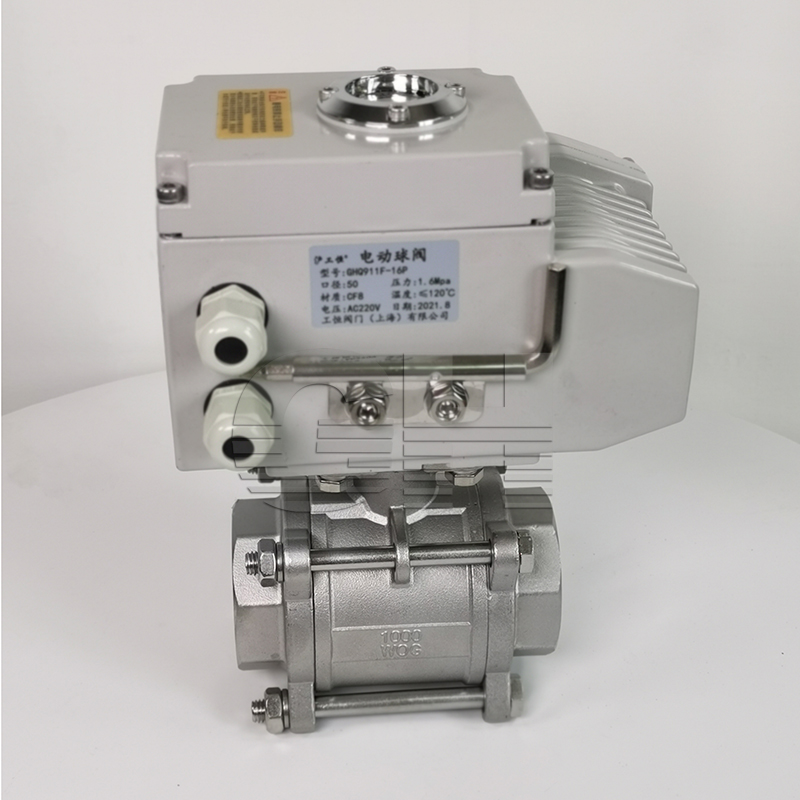

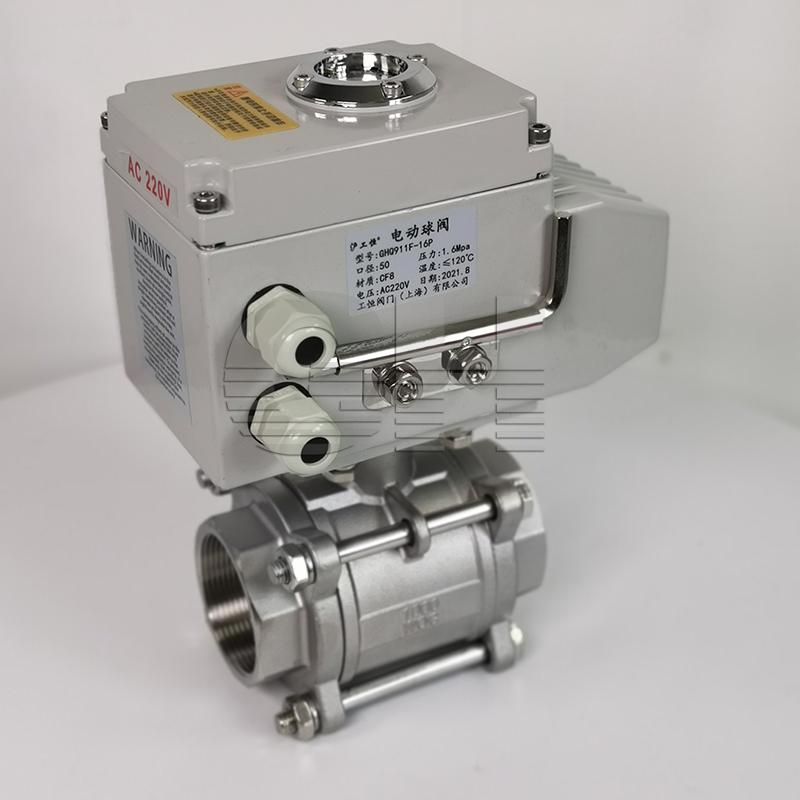

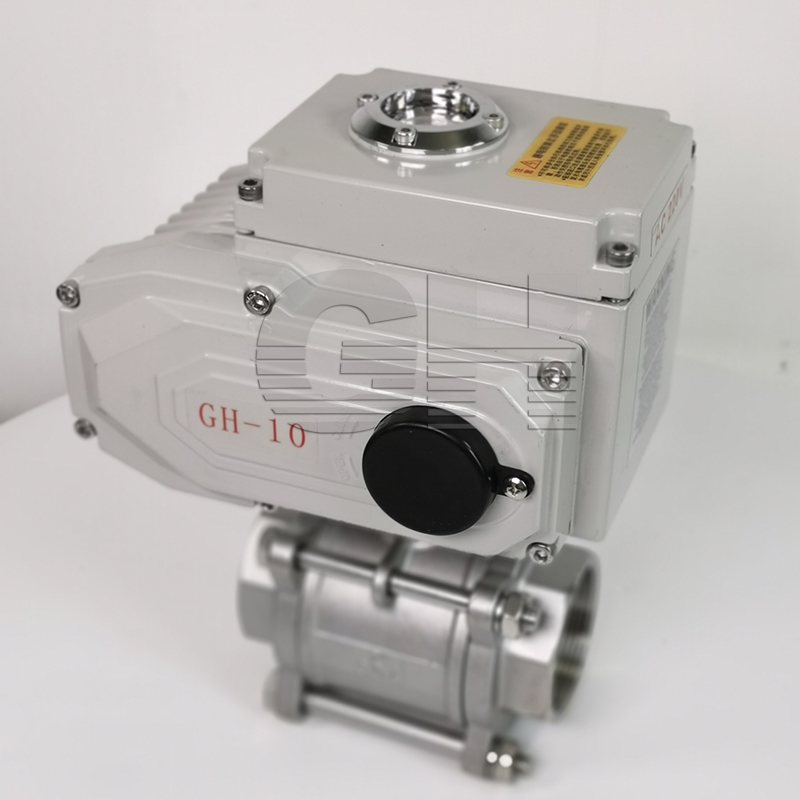

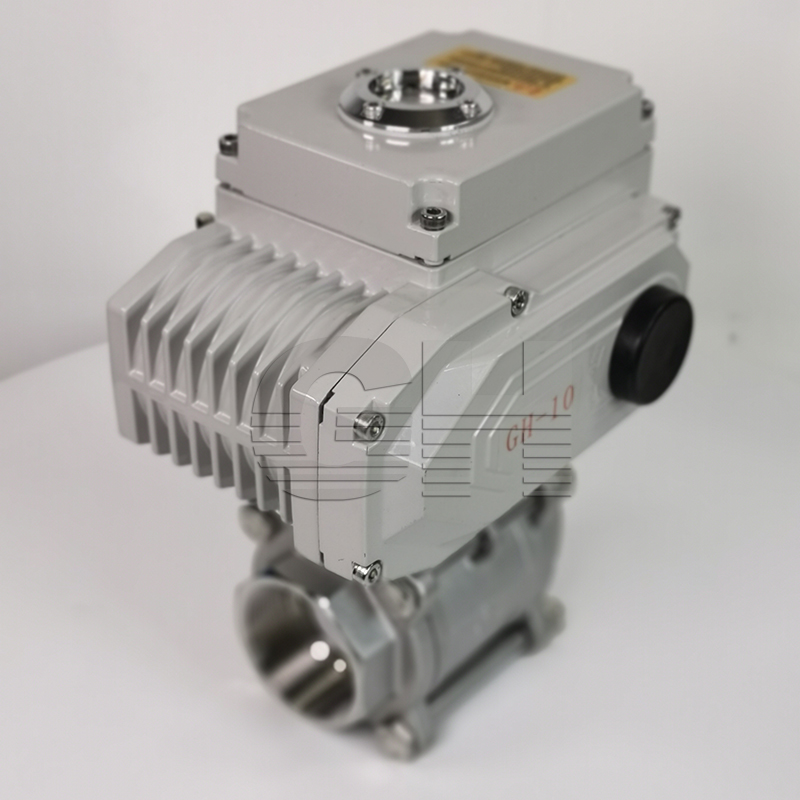

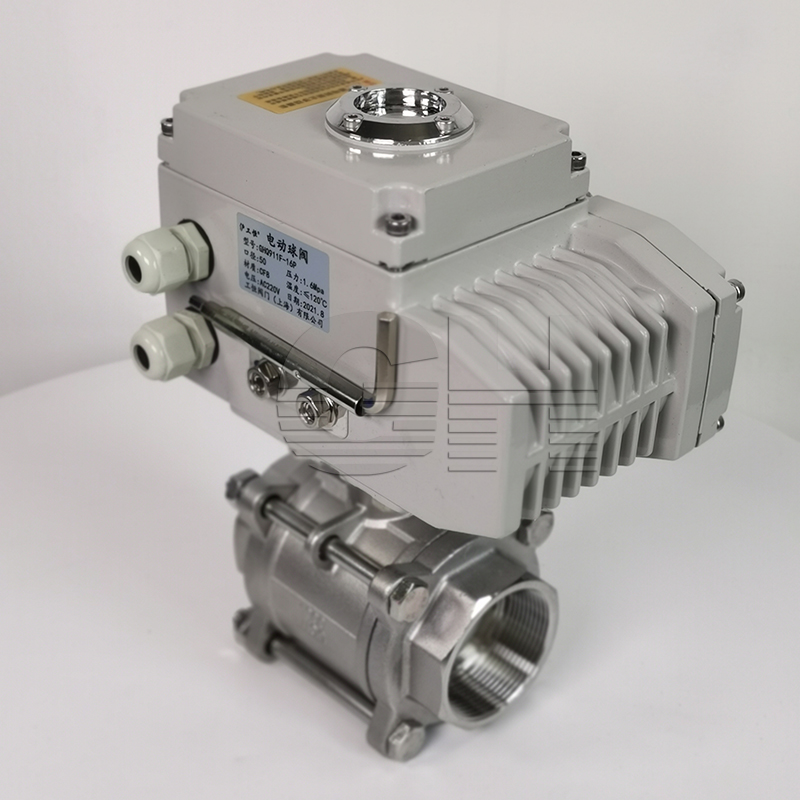

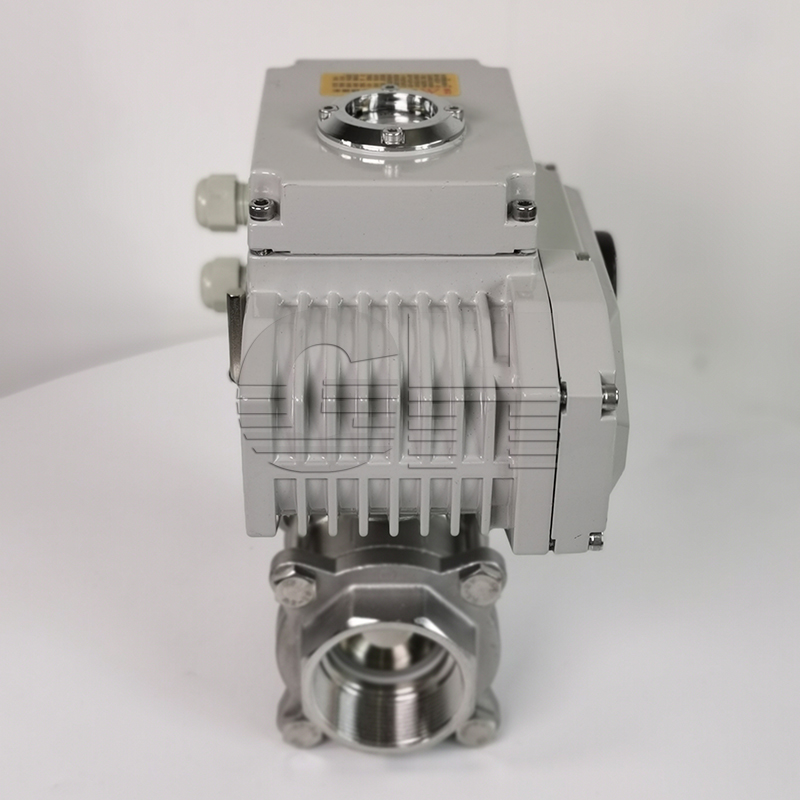

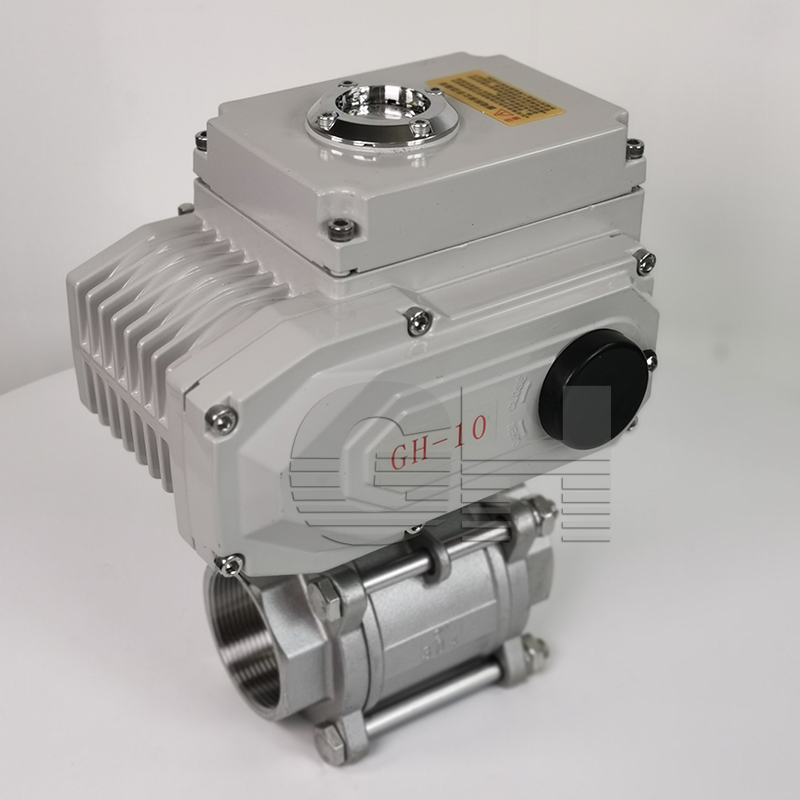

Q911F-16P電動三片式絲口球閥
電動絲口球閥簡介：Q911F-16P不銹鋼電動絲口球閥由電動執行器和球閥組成，主要用在水、蒸汽、油、酸堿管道中調節管道介質流量？刂齐妷簽锳C220V,DC24V,控制方式有開關型,智能調節型等,電動絲口球閥體積小，輕便宜人，性能可靠，配套簡單，流通能力大，特別適合于介質是粘稠，含顆粒，纖維性質的場合。
產品型號：Q911F-16P
產品口徑：DN15-DN100
產品壓力：1.6Mpa
閥體材質：不銹鋼304
球體材質：不銹鋼
密封材質：PTEE
適用溫度：-30～+150℃
適用介質：水，氣體，油品等
控制方式：開關型，調節型
驅動方式：電動
電動球閥三片式
電動絲口球閥執行標準:
| 項目名稱 | 采用標準 | 可選標準 |
| 設計制造驗收 | GB12238-1989 | ISO/DIN10631-1991、API598 |
| 閥門結構長度 | GB12221-1989 | ISO5752-1988 |
| 閥門法蘭尺寸 | JB78/JB79(或按合同要求) | ANSI.B16.5、ISO7005、JIS B2238、2239 |
| 閥門檢驗 | GB/T13927-1992 | ISO/DIN5208-1987 |
| 閥門標志 | GB12220-1989 | ISO05209-1987 |
主要零件材質
| 連接方式 | 內螺紋連接 | 對焊連接 | |||||
| 零件名稱 | 閥體閥蓋 | WCB | CF8(304) | CF8M(316) | WCB | CF8(304) | CF8M(316) |
| 球體、閥桿 | 2Cr13 | 0Cr19Ni9 | OCr17Ni12Mo2 | 2Cr13 | 0Cr19Ni9 | OCr17Ni12Mo2 | |
| 密封圈、填料 | 增強聚四氟乙烯、對位聚苯 | ||||||
| 適用工況 | 適用介質 | 水、蒸汽、油品等 | 等腐蝕性介質 | 等腐蝕介質 | 水、蒸汽、油品等 | 等腐蝕性介質 | 等腐蝕介質 |
| 適用溫度 | -29～180°C(增強聚四氟乙烯)、-29～300°C(對位聚苯) | ||||||
電動絲口球閥結構圖及尺寸:
| 公稱通徑 | 內螺紋連接 | 對焊連接 | ||||||||||
| inch | D | L(mm) | H | 管螺紋G | 重量(Kg) | 尺寸 | 重量(Kg) | |||||
| L | D1 | D2 | ||||||||||
| 3/8 | 10 | 60 | 57 | 3/8″ | 95 | 0.34 | 70 | 10 | 18 | 0.32 | ||
| 1/2 | 15 | 75 | 68 | 1/2″ | 110 | 0.47 | 75 | 15 | 24 | 0.48 | ||
| 3/4 | 20 | 80 | 70 | 3/4″ | 110 | 0.68 | 90 | 20 | 28 | 0.68 | ||
| 1 | 25 | 90 | 80 | 1″ | 140 | 1.2 | 100 | 25 | 34 | 1.2 | ||
| 11/4 | 32 | 110 | 85 | 11/4″ | 140 | 1.9 | 110 | 32 | 41 | 1.9 | ||
| 11/2 | 38 | 125 | 100 | 11/2″ | 180 | 2.7 | 128 | 38 | 49 | 2.7 | ||
| 2 | 50 | 144 | 110 | 2″ | 180 | 3.9 | 154 | 50 | 62 | 3.8 | ||
| 21/2 | 64 | 186 | 130 | 21/2″ | 200 | 7.1 | 193 | 64 | 78 | 7.0 | ||
| 3 | 78 | 206 | 150 | 3″ | 250 | 11.5 | 222 | 78 | 94 | 11.4 | ||
| 4 | 98 | 240 | 170 | 4″ | 250 | 20.5 | 273 | 98 | 124 | 20.3 | ||
聲明：本文中所有文字、數據、圖片均只適用于參考，電動絲扣球閥 Q911F-16P不銹鋼球閥 高溫高壓切斷閥 電動三片式球性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
-
