球閥

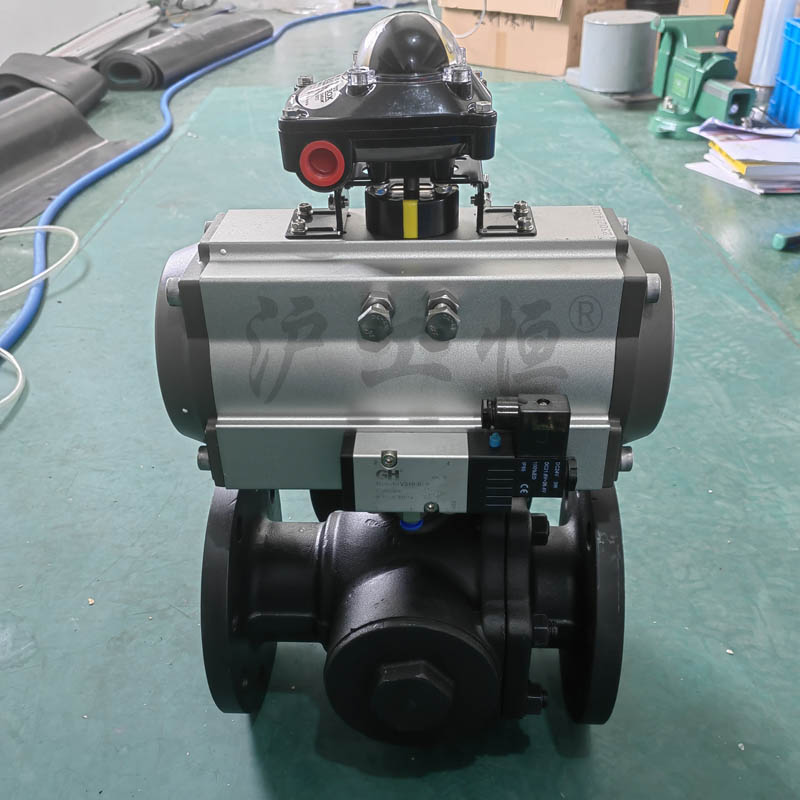

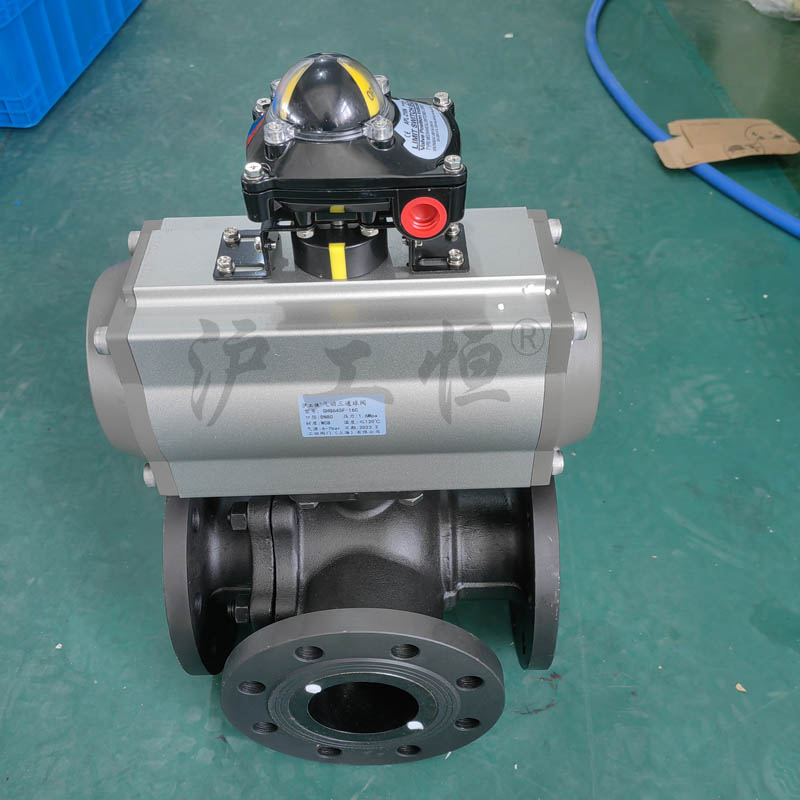

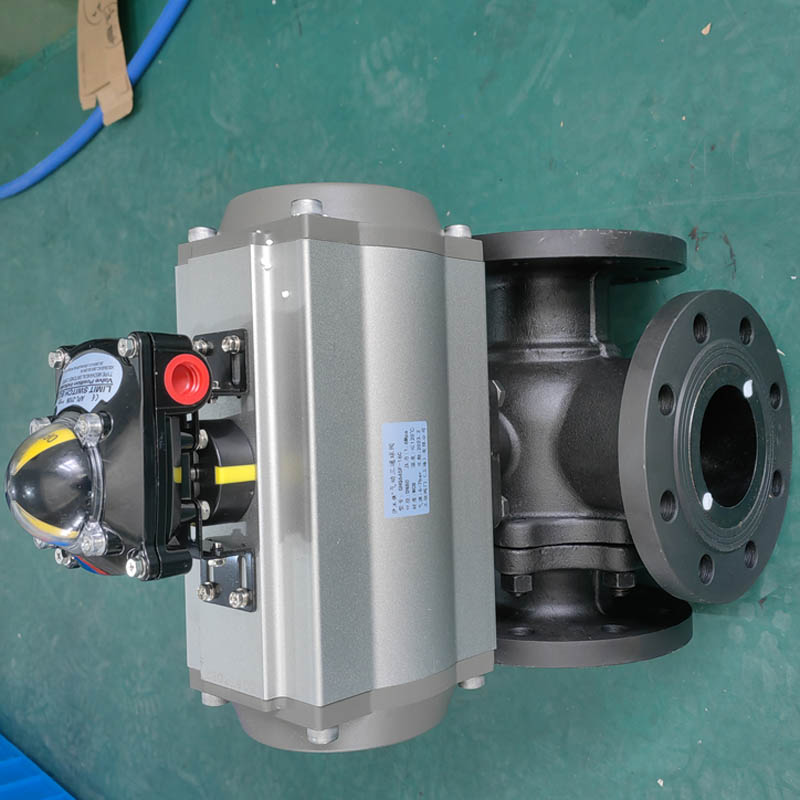

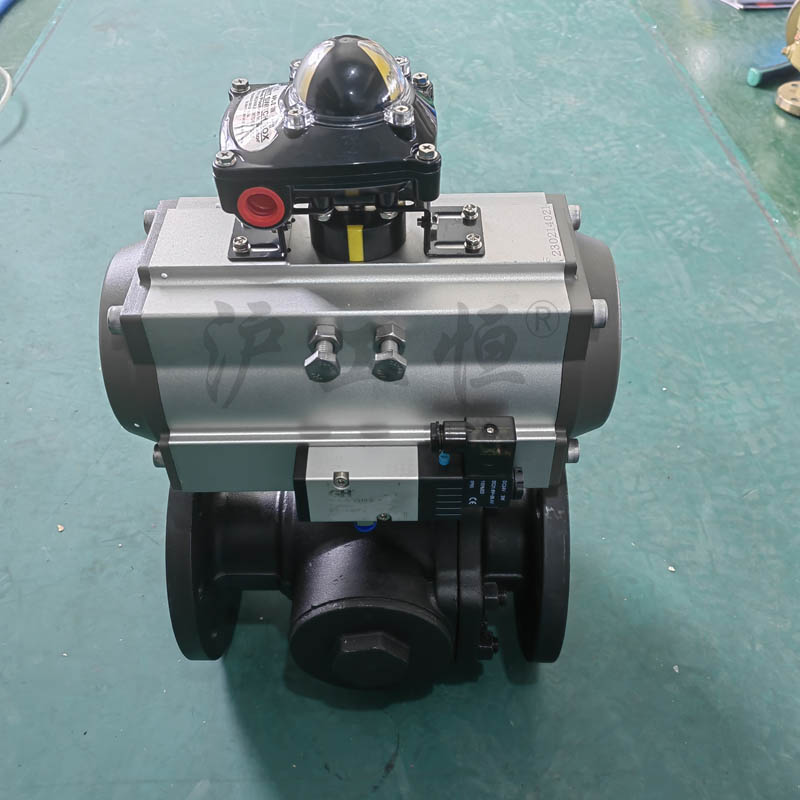

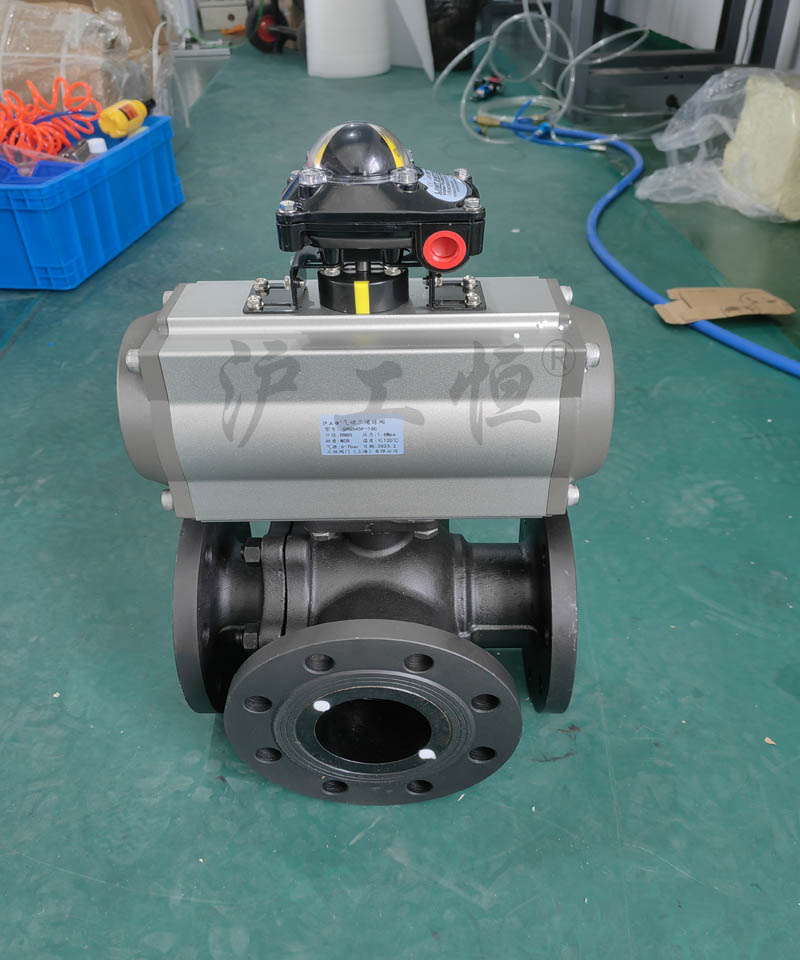

GHQ645F 碳鋼氣動三通球閥L型起分合流切換作用

*** 滬工恒功能用途分合流、換向連接方式法蘭驅動方式氣動 適應溫度 120℃ 公稱壓力 16bar 公稱直徑 40cm 是否定制是適用介質 水、蒸汽、油品等適用范圍建筑、消防、化工、石油、電力等配件帶三聯件數量 600 流動方向雙向顏色黑色可售賣地...

產品型號：

產品口徑（DN）：(mm)

產品壓力（PN）：(Mpa)

更新日期：2023-04-19

免費詢價

24小時免費咨詢電話021-80392609

產品詳情

***

滬工恒

功能用途

分合流、換向

連接方式

法蘭

驅動方式

氣動

適應溫度

≤120℃

公稱壓力

16bar

公稱直徑

40cm

是否定制

是

適用介質

水、蒸汽、油品等

適用范圍

建筑、消防、化工、石油、電力等

配件

帶三聯件

數量

600

流動方向

雙向

顏色

黑色

可售賣地

北京;天津;河北;山西;內蒙古;遼寧;吉林;黑龍江;上海;江蘇;浙江;安徽;福建;江西;山東;河南;湖北;湖南;廣東;廣西;海南;重慶;四川;貴州;云南;西藏;陜西;甘肅;青海;寧夏;新疆

材質

鑄鋼

一、T型三通球閥產品概述
三通球閥具有四閥座密封的三通浮動球閥外型，造型美觀，結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。
三通球閥與閥座密封根據工況不同，可分別采用軟密封、噴焊鎳基合金(硬度大于HRC60)、超音速涂鎢鈷合金(硬度大于HRC70)及特種硬質材料等多種先進工藝，適用各種苛刻工況！

二、T型三通球閥主要零部件材料表

序號	零件名稱	材質名稱(常規配置)
序號	零件名稱	Q45F/H-25C	Q45F/H-25P	Q45F/H-25R	Q45F/H-25RL
1	閥體、閥蓋	WCB	304(CF8)	316(CF3)	316L(CF3M)
2	填料	PTFE、PPL、柔性石墨
3	球體	1Cr18Ni9Ti	304	316	316L
4	密封圈	PTFE、PPL
5	墊片	PTFE、PPL
6	閥座、閥桿	2Cr13	304	316	316L
7	雙頭螺栓	35CrMoA	304	316	316L

三、T型三通球閥主要性能規范表

公稱壓力PN(MPa)	試驗壓力
	殼體	高壓液密封	低壓液密封
1.6	2.4MPa	1.76MPa	0.6MPa
2.5	3.75MPa	2.75MPa
4.0	6.0MPa	4.4MPa
適用工況	適用介質		水、油品、氣等非腐蝕介質和酸堿腐蝕介質
	適用溫度		-28～350℃
應用規范	連接法蘭標準		JB79、GB9113、HG20592、 ASTM B16.5
	檢驗試驗標準		JB/T9092、API598

四、T型三通球閥主要外型尺寸表

公稱通徑 (mm)	PN25(2.5MPa)尺寸
公稱通徑 (mm)	L	L1	D	K	R	C	f	N-d
DN15	150	75	95	65	45	14	2	4-ø14
DN20	164	82	105	75	55	16	2	4-ø14
DN25	180	90	115	85	65	16	2	4-ø14
DN32	200	100	135	100	78	18	2	4-ø18
DN40	220	110	145	110	85	18	3	4-ø18
DN50	240	120	160	125	100	20	3	4-ø18
DN65	260	130	180	145	120	20	3	4-ø18
DN80	280	140	195	160	135	20	3	8-ø18
DN100	320	160	215	180	155	22	3	8-ø18
DN125	380	190	245	210	185	22	3	8-ø18
DN150	440	220	280	240	210	24	3	8-ø23
DN200	550	275	335	295	265	24	3	12-ø23
DN250	670	335	405	355	320	30	3	12-ø25
DN300	720	425	460	410	375	30	4	12-ø25
