不銹鋼美標法蘭式氣動防爆球閥 智能型防爆型 單作用雙作用 壽命
*** 滬工恒 流動方向 單向 驅動方式 氣動 壓力環境 高壓 適用介質 弱酸堿介質 結構形式 浮動球球閥 類型(通道位置) 二通式 工作溫度 常溫 公稱通徑 DN15-DN250 規格 15-250 連接形式 法蘭 零部件及配件 執行器 數量 300 可售賣地 北京;天津;河北;山西;內蒙...
- 產品詳情
***
滬工恒
流動方向
單向
驅動方式
氣動
壓力環境
高壓
適用介質
弱酸堿介質
結構形式
浮動球球閥
類型(通道位置)
二通式
工作溫度
常溫
公稱通徑
DN15-DN250
規格
15-250
連接形式
法蘭
零部件及配件
執行器
數量
300
可售賣地
北京;天津;河北;山西;內蒙古;遼寧;吉林;黑龍江;上海;江蘇;浙江;安徽;福建;江西;山東;河南;湖北;湖南;廣東;廣西;海南;重慶;四川;貴州;云南;西藏;陜西;甘肅;青海;寧夏;新疆
用途
截止
材質
不銹鋼

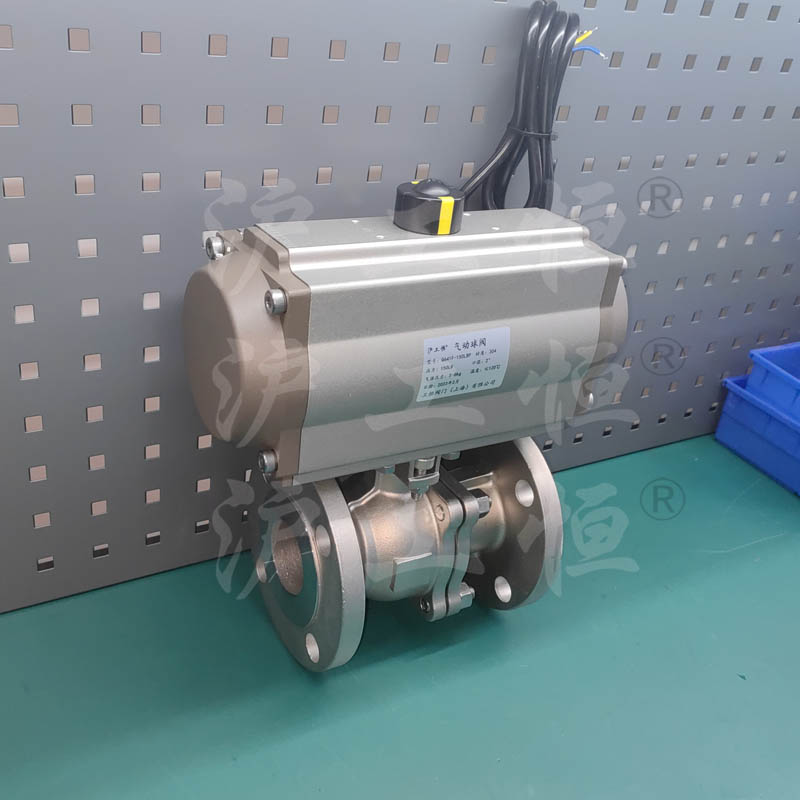

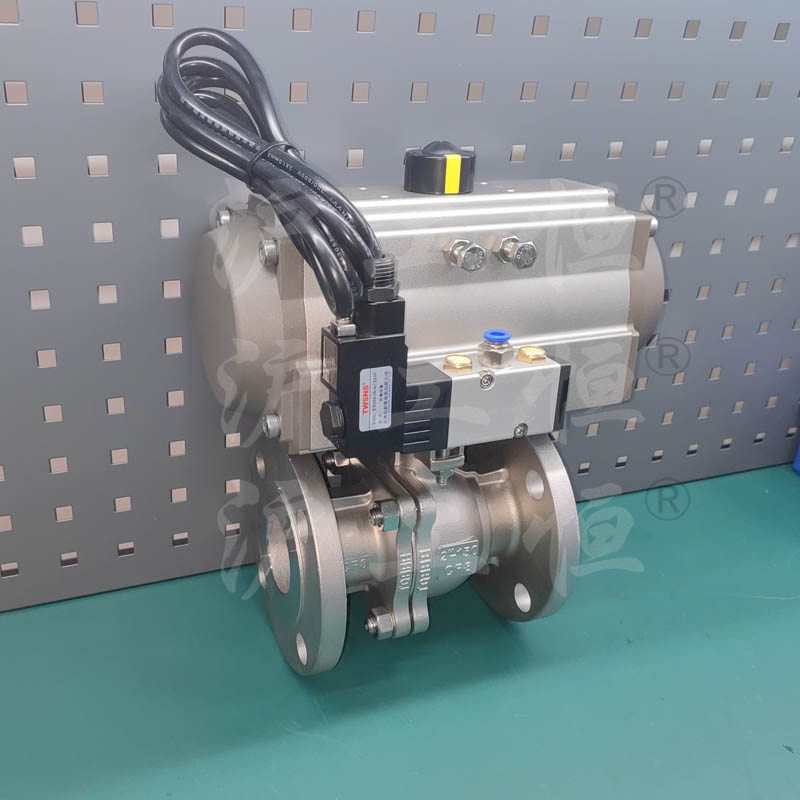

一、【氣動法蘭球閥】產品介紹

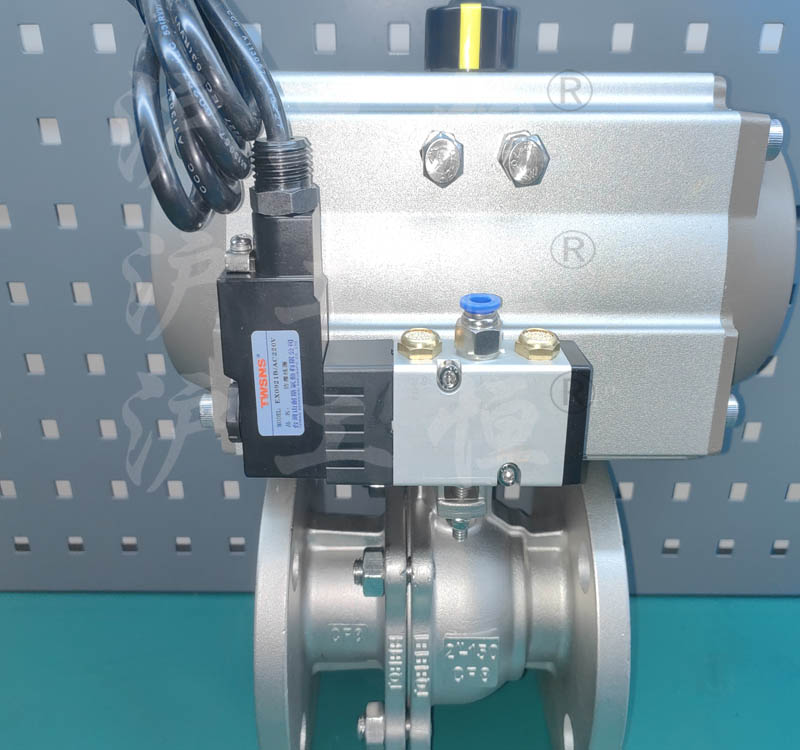

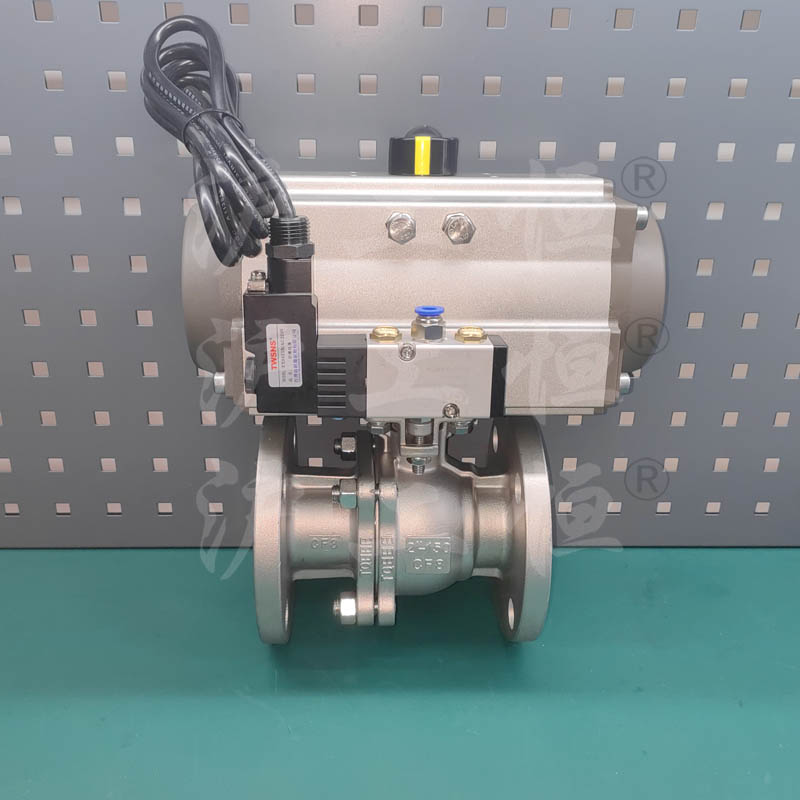

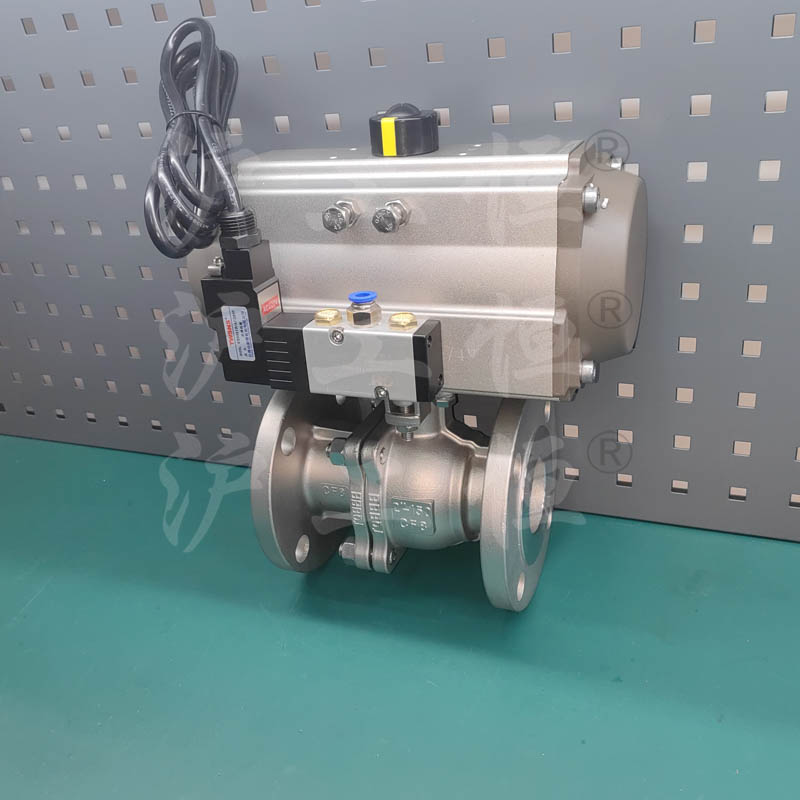

氣動球閥是一種(球體)繞垂直于通道軸旋轉90°的閥門，其由活塞式雙作用或單作用(彈簧復位式)氣動執行器和O型閥結構組成，配用附件電磁閥、空氣過濾減壓器、限位開關(閥位回訊器)或電-氣閥門，實現對工藝管路中流體介質的自動調節控制或二位切斷控制。
二、【氣動法蘭球閥】產品特點
1．氣動球閥流體阻力小，是所有閥類中流體阻力小的一種，啟閉迅速方便，以壓縮空氣為動力，通過活塞齒條，齒輪的機械傳動閥桿，以角行程輸出的扭矩轉動球體 0~90°，就能快速完成啟閉動作或調節動作。球芯通道平整光滑，不易沉積介質，可以進行管線式通球。結構簡單、重量輕、密封性能好。是自動化控制系統中儀表的執行單元。
2．采用電-氣閥門，以電信號和壓縮空氣為動力，接受控制系統輸入的0-10mA DC或4-20mA DC電流信號，由調節器將壓縮空氣，轉換成氣源壓力信號輸入輸出，改變球芯的旋轉角度，可實現比例調節動作。
3．采用電磁換向閥、閥位回訊器，以AC220V或DC24V電源電壓和壓縮空氣作動力，實現對流體介質的快速二位切斷控制。
4．氣動執行機構采用活塞式氣缸及曲臂轉換結構，輸出力矩大，體積精小，采用全密封防水設計防護等級高。氣缸體采用鏡面氣缸，無油潤滑，磨擦系數小 具有的性及可靠性。所有傳
動軸承均采用邊界自潤滑軸承無油潤滑，確保傳動軸不摩損。
三、 【氣動法蘭球閥】技術性能參數
| 公稱通徑(DN) | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |||
| 流量系數(KV) | 20 | 38 | 72 | 110 | 170 | 215 | 380 | 550 | 890 | 1400 | 2000 | 3580 | 5650 | 8100 | ||||
| 公稱壓力PN(MPa) | 1.6 2.5 4.0 6.4 | |||||||||||||||||
| 工作轉角 | 0-90°(±3°可調) | |||||||||||||||||
| 泄漏量(Q) | 軟密封：O泄漏符合ANSI B16.104 5級 硬密封：≤10-4×閥的額定容量 | |||||||||||||||||
| 氣動執 行機構 | 型 號 | DA、GT、GTE系列；AW、AWS系列；ZSQ系列 | ||||||||||||||||
| 氣源壓力 | 0.3～0.7MPa(凈化壓縮空氣) | |||||||||||||||||
| 作用形式 | 雙作用/單作用(彈簧復位式) | |||||||||||||||||
| 控制型式 | 切斷型/調節型 | |||||||||||||||||
| 流量特性 | 調節型:近似等比；二位切斷型：快開性 | |||||||||||||||||
| 調節型 | 輸入信號 | 電信號：0～10mA、4～10mA 氣信號：20～100kPa | ||||||||||||||||
| 基本誤差 | 帶≤±2.5% | |||||||||||||||||
| 回 差 | 帶≤±2.5% | |||||||||||||||||
| 切斷型 | 回信電壓 | AC220V/DC24V | ||||||||||||||||
| 切斷時間 | ≤1.5S | ≤2S | ≤3S | ≤5S | ||||||||||||||
產品結構
| 產品名稱 | 氣動球閥 | |||
| 作用形式 | 開關型 調節型 | |||
| 連接形式 | 法蘭式 對夾式 管螺紋式 | |||
| 結構形式 | O型浮動球式 | O型固定球式 | ||
| 閥座密封形式 | 軟質密封 | 硬質合金密封 | 軟質密封 | 硬質合金密封 |
球閥主要零件材料
| 公稱通徑mm | DN15-DN300 | |||
| 材料代號 | C(WCB) | P(304) | R(316) | |
| 主要零件 | 閥體 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 球體 | 2Cr13、(304) | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |
| 閥桿 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |
| 閥座密封 | 增強聚四氟乙烯 、對位聚苯 、硬質合金鋼密封 | |||
| 填料 | 聚四氟乙烯 、柔性石墨 | |||
| 適用工況 | 適用介質 | 蒸汽、水、油品 | 硝酸堿類腐蝕性介質 | 醋酸類腐蝕性介質 |
| 適用溫度 | 聚四氟乙烯≤150℃，對位聚苯≤300℃，金屬密封≤450℃ | |||
聲明：本文中所有文字、數據、圖片均只適用于參考，不銹鋼美標法蘭式氣動防爆球閥 智能型防爆型 單作用雙作用 壽命性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
-
