Z541H、Z541Y、Z541W型PN40、PN63法蘭連接鋼制錐齒輪傳動楔式閘更新日期：2013-11-04

主要性能參數

Z541H、Z541Y、Z541W型PN40、PN63法蘭連接鋼制錐齒輪傳動楔式閘閥主要性能參數
型號	PN	工作壓力 (Mpa)	適用溫度（℃）	適用介質	材料
					閥體、閥蓋	閘板	閥座	閥桿
Z541H-40	40	4.0	≤200	非腐蝕性介質	碳鋼	碳鋼+鉻鋼或鈷鉻鎢	碳鋼+鉻鋼或鈷鉻鎢	鉻鋼
		3.2	≤300
		2.2	≤425
Z541Y-40		4.0	≤200		碳鋼	碳鋼+鉻鋼或鈷鉻鎢	碳鋼+鉻鋼或鈷鉻鎢	鉻鋼
		3.2	≤300
		2.2	≤425
Z541Y-40I	40	3.6	≤325		鉻鉬鋼	鉻鎳鋼+鈷鉻鎢	鉻鎳鋼+鈷鉻鎢	鉻鉬釩鋼
		2.5	≤450
		1.0	≤550
Z541W-40P		4.0	≤200	腐蝕性介質	鉻鎳鈦鋼	鉻鎳鈦鋼+鈷鉻鎢	鉻鎳鈦鋼+鈷鉻鎢	鉻鎳鈦鋼
Z541W-40R					鉻鎳鉬鈦鋼	鉻鎳鉬鈦鋼+鈷鉻鎢	鉻鎳鉬鈦鋼+鈷鉻鎢	鉻鎳鉬鈦鋼
Z541Y-40P		4.0	≤200		鉻鎳鈦鋼	鉻鎳鈦鋼+鈷鉻鎢	鉻鎳鈦鋼+鈷鉻鎢	鉻鎳鈦鋼
Z541Y-40R					鉻鎳鉬鈦鋼	鉻鎳鉬鈦鋼+鈷鉻鎢	鉻鎳鉬鈦鋼+鈷鉻鎢	鉻鎳鉬鈦鋼
Z541H-63	63	6.3	≤200	非腐蝕性介質	碳鋼	碳鋼+鉻鋼或鈷鉻鎢	碳鋼+鉻鋼或鈷鉻鎢	鉻鋼
		5.0	≤300
		3.6	≤425
Z541Y-63		6.3	≤200		碳鋼	碳鋼+鉻鋼或鈷鉻鎢	碳鋼+鉻鋼或鈷鉻鎢	鉻鋼
		5.0	≤300
		3.6	≤425
Z541Y-63I	63	5.6	≤325	非腐蝕性介質	鉻鉬鋼	鉻鎳鋼+鈷鉻鎢	鉻鎳鈦鋼+鈷鉻鎢	鉻鉬釩鋼
		4.0	≤450
		1.6	≤550
Z541W-63P	63	6.3	≤200	腐蝕性介質	鉻鎳鈦鋼	鉻鎳鈦鋼+鈷鉻鎢	鉻鎳鈦鋼+鈷鉻鎢	鉻鎳鈦鋼
Z541W-63R					鉻鎳鉬鈦鋼	鉻鎳鉬鈦鋼+鈷鉻鎢	鉻鎳鉬鈦鋼+鈷鉻鎢	鉻鎳鉬鈦鋼
Z541Y-63P		6.3	≤200		鉻鎳鈦鋼	鉻鎳鈦鋼+鈷鉻鎢	鉻鎳鈦鋼+鈷鉻鎢	鉻鎳鈦鋼
Z541Y-63R					鉻鎳鉬鈦鋼	鉻鎳鉬鈦鋼+鈷鉻鎢	鉻鎳鉬鈦鋼+鈷鉻鎢	鉻鎳鉬鈦鋼

主要外形及結構尺寸

Z541H、Z541Y、Z541W型PN40法蘭連接鋼制錐齒輪傳動楔式閘閥主要外形及結構尺寸
DN	L	D	H	L1	轉矩/N.m	重量/kg
50	216	305	495	341	340	50
65	241	305	516	341	340	59
80	283	305	530	341	340	138
100	305	305	550	341	340	168
125	381	305	645	341	340	216
150	403	305	730	341	340	239
200	419	305	885	341	340	348
250	457	305	1050	341	730	412
300	502	305	1230	357	730	552
350	762	458	1354	357	1470	718
400	838	610	1436	427	2940	943
450	914	610	1605	507	2940	1213
500	991	610	1798	570	2940	1410
600	1143	610	2848	608	5880	2527

Z541H、Z541Y、Z541W型PN63法蘭連接鋼制錐齒輪傳動楔式閘閥主要外形及結構尺寸
DN	L	D	H	L1	轉矩/N.m	重量/kg
50	250	305	495	341	340	55
65	280	305	516	341	340	64
80	310	305	580	341	340	146
100	350	305	678	341	340	178
125	400	305	753	341	340	226
150	450	305	858	357	730	270
200	550	305	1013	357	730	363
250	650	305	1190	357	730	576
300	750	458	1400	427	1470	626

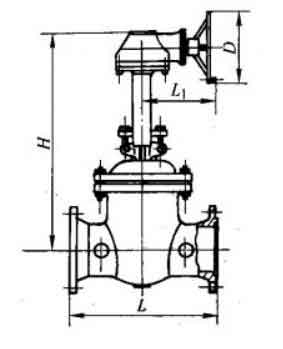

Z541H、Z541Y、Z541W型PN40、PN63法蘭連接鋼制錐齒輪傳動楔式閘閥外形結構尺寸圖

注：本公司是上海閥門生產廠家，生產的閥門種類調節閥,球閥,蝶閥,閘閥,減壓閥,止回閥,疏水閥,截止閥,旋塞閥,閥,節流閥,水力控制閥等,其中閘閥分為,電動閘閥,氣動閘閥,手動閘閥,刀閘閥,法蘭閘閥,平板閘閥,不銹鋼閘閥,軟密封閘閥,硬密封閘閥等,工程師皆有數十年經驗,歡迎您來電洽談業務！
