產品概述

ZRSG精小型電動隔膜調節閥具有結構簡單、流路阻小、流通力較同口徑的其它閥大，無泄漏，能用于高粘度及懸浮顆粒流體的調節，根據隔膜材料的不同（橡膠或聚四氟乙烯）適用于調節強堿、強腐蝕性介質。由隔膜閥配用 PSL 系列電動 執行機構或氣動薄膜執行機構組成。隔膜與閥體間"山"形凸出面進行密封,與外界隔離(無填料函),特別適合于要求耐腐蝕、劇毒場合。

產品特點

1、采用輕型執行機構，高度及重量均可減小30%。
1、閥體內表面有多種材料涂復層，避免介質直接接觸，承受強閥腐蝕性介質的腐蝕。
3、閥門關閉時，內、外泄漏量為零，特別適合于劇毒介質或不允許污染介質的閥節。
4、流路簡單，阻力小，額定流量系數比同口徑單座，套筒 調節閥大。

主要零件材料

ZRSG精小型電動隔膜調節閥主要零件材料

閥體	HT200、ZG230～450 或下述材質襯里
隔膜	丁荃膠、天然膠、聚四氟乙烯波紋
薄膜	丁腈橡膠夾增強滌綸織物
彈簧	60S12Mn

閥體襯里材質及適用范圍

ZRSG精小型電動隔膜調節閥襯里材質及適用范圍

閥體襯里	使用溫度（℃）	適用介質
無襯里	-10～+175	適用于非腐蝕性介質
軟橡膠	-10～+85	有很好的耐磨性能，適用于水泥、粘土、煤塵、干燥化肥等
硬橡膠	-10～+85	適用于無機械、鹽類、鹽酸、鍍金屬溶液、軟水、氯化物、氯氣等
氯丁膠	-10～+105	適用于動物油、植物油和潤滑油，PH 值變化范圍很大的腐蝕性泥漿�？鼓p性能良好
丁荃膠	-10～+120	防腐性能和耐磨性能良好，對大部分無機酸和酸性灰漿的耐蝕性
搪瓷	-10～+175	適用于溫?zé)o機酸、氧化酸、鹵素、醇類、酯類等化合物
氟46	-10～+190	適用于硫酸、鹽酸、氫氧化鈉等強腐蝕介質

隔膜材質及適用范圍

ZRSG精小型電動隔膜調節閥材質及適用范圍

隔膜材質	使用溫度（℃）	適用介質
丁荃膠（B 級）	-40～+100	大部分無機酸如：硫酸、氫氟酸、磷酸等適用，耐蝕性好，同時而各種堿和鹽 類
天然膠（Q 級）	-50～+100	主要用于凈化水、無機鹽和烯的礦物酸介質
聚四氟乙烯	-10～+150	極***的化學穩定性、耐強酸、濃堿、強氧化劑的腐蝕

電動隔膜調節閥技術參數

ZRSG精小型電動隔膜調節閥技術參數

公稱通徑 mm		15	20	25	32	40	50	65	80	100	125	150	200
允許壓差(MPa)		1			0.89	1	1	1	1	1	0.6	0.38	0.15
額定流量系數 Kv		8	12	16	38	60	68	90	150	300	500	600	1200
公稱壓力(MPa)		1
行程		10	16		25		40			60
流量特性		近似快開（調節式）
法蘭尺寸		鑄鐵法蘭按 JB78-59，鑄鋼法蘭按 JB79-59
配用電動執 行機構型號	PSL	PSL-201	PSL-202		PSL-204		PSL-208			PSL-312
	361L	361LSA-08 361LXA-08	361LSA-20		361LSB-30		361LSB-50			361LSC-65
	防爆型	361LXA-20			361LXB-30		361LXB-50

電動隔膜調節閥執行機構主要技術參數

ZRSG精小型電動隔膜調節閥執行機構主要技術參數

型號		額定輸出力 N		速度 mm/s		技術參數
PSL	361L	PSL	361L	PSL	361L	PSL	361L
201	361LSA-08	1000	800	0.25	4.2	電源：AC220V 50Hz 輸入信號：DC4-20mA DC1-5V (信號線用屏蔽線) 輸出信號：DC4～20mA 防護等級：IP67 帶手輪	電源：AC220V 50Hz 輸入信號：DC4-20mA DC1-5V (信號線用屏蔽線) 輸出信號：DC4～20mA 防護等級：相當 IP55 隔爆標志：ExdⅡBT4 帶手柄
	361LXA-08		800		4.2
202	361LSA-20	2000	2000	0.5	2.1
	361LXA-20		2000		2.1
204	361LSB-30	4500	3000	0.5	3.5
	361LXB-30		3000		3.5
208	361LSB-50	8000	5000	1	1.7
	361LXB-50		5000		1.7
312	361LSC-65	12000	6500	0.6	2.8
325	361LSC-99	25000	10000	1	2

電動隔膜調節閥主要性能指標

ZRSG精小型電動隔膜調節閥主要性能指標

項目	指標值
基本誤差％	≤±3.5
回差％	≤2.5
死區％	≤3.0
始終點偏差％	±2.5
額定行程偏差％	±2.5
純滯后	≤IS
允許泄量 L/H	橡膠隔膜片“0”，聚四乙烯隔膜為 0.5％×閥額定容量（許用壓差下的水）
絕緣電阻	不小于20M
阻尼特性	不大于3周半

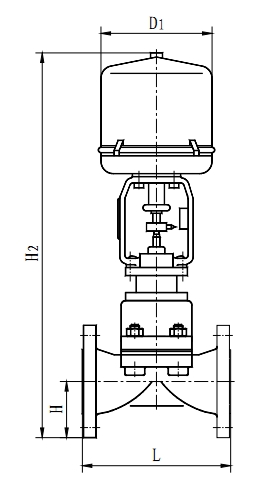

電動隔膜閥外形安裝尺寸

ZRSG精小型電動隔膜調節閥外形安裝尺寸 單位

公稱通徑		20	25	40	50	65	80	100	150	200	250
L(mm)		181	184	222	254	276	298	352	451	600	720
H(mm)		67	72	87	92	105	110	127	174	209	300
配PSL	H2(mm)	738	750	765	767	845	857	875	1025	1045	1252
	D1(mm)	176									225
	重量(KG)	15	17	24	29	49	61	82	150	211	370
配381L	H2(mm)	501	513	650	652	770	782	800	1080	1125	1345
	D1(mm)	225							310
	重量(KG)	23	24	39	44	64	76	97	203	264	418

產品外形結構尺寸圖
