電動調節閥結構特點及工作原理更新日期：2018-07-17
電動調節閥主要由電動執行器與調節閥閥體構成，通過接收工業自動化控制系統的信號，來驅動閥門改變閥芯和閥座之間的截面積大小控制管道介質的流量、溫度、壓力等工藝實現遠程控制，以等百分特性***，具有調節穩定，調節性能好等***點。
電動調節閥結構特點：
1、伺服放大器采用深度動態負反饋，可提高自動調節精度。
2、電動操作器有多種形式，可適用于4~20mA DC或0~10mA DC.
3、可調節范圍大.固有可調比為50,流量特性有直線和等百分比.
4、電子型電動調節閥可直接由電流信號控制閥門開度，無需伺服放大器，
5、閥體按流體力學原理設計的等截面低流阻流道，額定流量系數增大30%。
電動調節閥結構分類：
電動調節閥一般可分為單座式和雙座式結構，電動單座式調節閥適用于對泄漏要求嚴格，閥前后壓差有一定粘度和含纖維介質的工作場合，電動雙座式調節閥具有不平衡力小，允許壓差大，流通能力大等待點.適用于泄漏星要求不嚴格的場合.
電動調節閥工作原理：

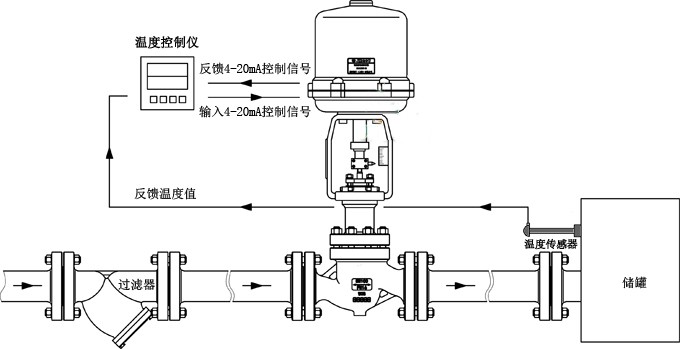

電動調節閥根據調節部位信號，自動控制閥門的開度，從而達到介質流量、壓力和液位的調節，以常用的4-20mAm流信號來說，在控制系統給電動調節兩的信號為4mA的時候，調節閥處于全關狀態，而給其20mA信號的時候，調節閥處于全開狀態，4-20mA間不同的信號數值對應不同的調節閥開度，即控制系統在給其12mA信號的時候調節閥的開度為50%，根據目己的工況介質選的適用系數，就可以算出調節閥每個開度所對應的流量、壓力，從而達到調節閥對工況介質的調節要求。
電動調節閥結構特點：
1、伺服放大器采用深度動態負反饋，可提高自動調節精度。
2、電動操作器有多種形式，可適用于4~20mA DC或0~10mA DC.
3、可調節范圍大.固有可調比為50,流量特性有直線和等百分比.
4、電子型電動調節閥可直接由電流信號控制閥門開度，無需伺服放大器，
5、閥體按流體力學原理設計的等截面低流阻流道，額定流量系數增大30%。
電動調節閥結構分類：
電動調節閥一般可分為單座式和雙座式結構，電動單座式調節閥適用于對泄漏要求嚴格，閥前后壓差有一定粘度和含纖維介質的工作場合，電動雙座式調節閥具有不平衡力小，允許壓差大，流通能力大等待點.適用于泄漏星要求不嚴格的場合.
電動調節閥根據調節部位信號，自動控制閥門的開度，從而達到介質流量、壓力和液位的調節，以常用的4-20mAm流信號來說，在控制系統給電動調節兩的信號為4mA的時候，調節閥處于全關狀態，而給其20mA信號的時候，調節閥處于全開狀態，4-20mA間不同的信號數值對應不同的調節閥開度，即控制系統在給其12mA信號的時候調節閥的開度為50%，根據目己的工況介質選的適用系數，就可以算出調節閥每個開度所對應的流量、壓力，從而達到調節閥對工況介質的調節要求。
