產品說明:

Z45T 型 暗桿楔式單閘板手動閘閥 PN10～PN16傳動方式為手動,連接方式為法蘭連接,暗桿楔式剛性單閘板，閥座密封面材料為青銅，公稱壓力 PN10～PN16，閥體材料為灰鑄鐵（Z45T-10）、球墨鑄鐵（Z45T-16Q）的閘閥。

手動閘閥工作原理：

轉動手輪，通過手輪與閥桿的螺紋的進、退，提升或下降與閥桿連接的閥板，達到開啟和關閉的作用
閘閥具有以下***點：
1、流動阻力小。閥體內部介質通道是直通的，介質成直線流動，流動阻力小。
2、啟閉時較省力。是與截止閥相比而言，因為無論是開或閉，閘板運動方向均與介質流動方 向相垂直。
3、高度大，啟閉時間長。閘板的啟閉行程較大，降是通過螺桿進行的。
4、水錘現象不易產生。原因是關閉時間長。
5、介質可向兩側任意方向流動，易于安裝。閘閥通道兩側是對稱的。
6、結構長度(系殼體兩連接端面之間的距離)較小。
7、密封面易磨損，影響使用壽命。啟閉時，閘板與閥座兩個密封面相互摩擦滑動，要介質壓力作用下易產生擦傷磨損，影響密封性能，縮短使用壽命。
8、價格較貴。接觸密封面較多，加工較復雜，特別是閘板座上的密封面不易加工，而且零件較多。形體簡單 , 結構長度短，制造工藝性好，適用范圍廣。



產品性能參數:

Z45T-10、Z45T-16Q 型暗桿楔式單閘板手動閘閥性能參數

型號	PN	工作壓力/MPa	適用溫度/℃	適用介質
BSZ45T-10	10	1.0	≤100	水
BSZ45T-16Q	16	1.6	≤100	水

產品零部件材料:

Z45T-10、Z45T-16Q 型暗桿楔式單閘板手動閘閥零部件材料

型號	材料
	閥體、閥蓋、閘板	閥桿	密封面	填料
Z45T-10	灰鑄鐵	鉻不銹鋼	鑄鋁青銅	O 形圈
Z4T5-16Q	球墨鑄鐵	鉻不銹鋼	鑄鋁青銅	O 形圈

產品外形結構尺寸:

Z45T-10 型暗桿楔式單閘板手動閘閥外形結構尺寸

DN	L	D	D1	D2	z×φd	H
50	178	165	125	102	4×φ19	285
65	190	185	145	122	4×φ19	305
80	203	200	160	138	8×φ19	330
100	229	220	180	158	8×φ19	405
125	254	250	210	188	8×φ19	460
150	267	285	240	212	8×φ23	506
200	292	340	295	268	8×φ23	610
250	330	395	350	320	12×φ23	730
300	356	445	400	370	12×φ23	950

Z45T-16Q 型暗桿楔式單閘板手動閘閥主要外形及結構尺寸

DN	L	D	D1	D2	z×φd	H
50	178	165	125	102	4×φ19	285
65	190	185	145	122	4×φ19	305
80	203	200	160	138	8×φ19	330
100	229	220	180	158	8×φ19	405
125	254	250	210	188	8×φ19	460
150	267	285	240	212	8×φ23	506
200	292	340	295	268	12×φ23	610
250	330	405	355	320	12×φ28	730
300	356	460	410	378	12×φ28	950
350	381	520	470	438	16×φ28	1125
400	406	582	525	490	16×φ31	1200
450	432	640	585	550	20×φ31	1320
500	457	715	650	610	20×φ34	1410
600	508	840	770	725	20×φ37	1500
700	610	910	840	795	24×φ37	1700
800	660	1025	950	900	24×φ40	1850
900	711	1125	1050	1000	28×φ40	2250
1000	811	1255	1170	1115	28×φ43	2400

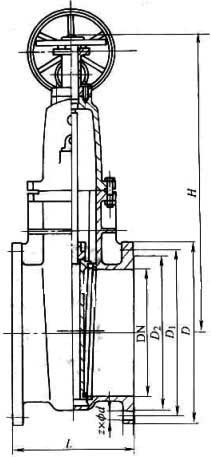

產品外形結構尺寸圖:

安裝注意事項及要點:

1、手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
2、雙閘板閘閥應垂直安裝（即閥桿處于垂直位置,手輪在頂部)。
3、帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力)。
4、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
5、如果閥門經常開關使用,每月到少潤滑一次。
6、安裝位置、高度、進出口方向符合設計要求，連接應牢固緊密。
7、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
8、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
9、閥門安裝前進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB12220的規定。對于工作壓力大于1.0MPa及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB50243標準要求，以閥瓣密封面無滲漏為合格。
