產品說明:

Z540H/Y/W型鋼制錐齒輪傳動楔式閘閥PN16～PN160具有流體阻力小，適用的壓力、溫度范圍大等特點，是一種常用的截斷閥，用于截斷或接通管路中的介質.通過選用不同的材質，可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質，驅動方式有手動、傘齒輪傳動及電動,連接為法蘭連接、明桿楔式彈性閘板，閥座密封面材料為堆焊合金（Z540H-16C～160 Z540Y-16C～160 Z540Y-16I～160I Z540Y-16P～160P Z540Y-16R～160R）、不銹鋼（Z540W-16P～160P Z540W-16R～160R），公稱壓力 PN16～PN160，閥體材料為碳素鋼（Z540H-16C～160 Z540Y-16C～160）、鉻鉬合金鋼（Z540Y-16I～160I）、不銹鋼（Z540W-16P～160P Z540Y-16P～160P Z540W-16R～160R Z540Y-16R～160R）的閘閥。

產品性能參數:

Z540H、Z540Y、Z540W型鋼制錐齒輪傳動楔式閘閥PN16～PN160性能參數

型號	PN	工作壓力/MPa	適用溫度/℃	適用介質
Z540H-16C-160	16～160	1.6～16.0	≤425	水、蒸汽、油品
Z540Y-16C-160	16～160	1.6～16.0
Z540Y-16I-160	16～160	1.6～16.0	≤550	蒸汽、油品
Z540W16P-40P	16～40	1.6～4.0	≤150	弱腐蝕性介質
Z540Y-16P-160P	16～160	1.6～16.0
Z540W-16R-40R	16～40	1.6～4.0	≤150	腐蝕性介質
Z540Y-16R-160R	16～160	1.6～16.0
Z540Y-16PⅠ～40PⅠ	16～40	1.6～4.0	≤650	熱煙氣等
Z540Y-16PⅡ～0PⅡ	16～40	16～4.0

產品零部件材料:

Z540H、Z540Y、Z540W型鋼制錐齒輪傳動楔式閘閥PN16～PN160零部件材料

型號	材料
	閥體、閥蓋、閘板	閥桿	密封面	填料
Z540H-16C～160	碳素鋼	碳素鋼	堆焊鐵基合金	石棉石墨或柔性石墨
Z540Y-16C～160			堆焊硬質合金
Z540Y-16I～160I	鉻鉬合金鋼	鉻鉬合金鋼	堆焊硬質合金	柔性石墨
Z540W-16P～160P	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	本體材料	聚四氟乙烯
Z540Y-16P～160P			堆焊硬質合金	柔性石墨
Z540W-16R～160R	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼	本體材料	聚四氟乙烯
Z540Y-16R～160R			堆焊硬質合金
Z540Y-16PⅠ～40PⅠ	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	堆焊硬質合金	柔性石墨
Z540Y-16PⅡ～40PⅡ

產品外形結構尺寸:

Z540H、Z540Y、Z540W型鋼制錐齒輪傳動楔式閘閥PN16外形及結構尺寸

DN	L	H	D0	重量/kg	DN	L	H	D0	重量/kg
300	500	1310	640	504	600	800	2410	640	2140
350	550	1468	640	674	700	900	2600	640	3275
400	600	1780	640	950	800	100	2860	720	3920
450	650	1880	640	1300	900	1100	3170	720	4435
500	700	2110	640	1530	—	—	—	—	—

Z540H、Z540Y、Z540W型鋼制錐齒輪傳動楔式閘閥PN25外形及結構尺寸

DN	L	H	D0	重量/kg	DN	L	H	D0	重量/kg
300	500	1310	640	504	600	800	2410	640	2150
350	550	1468	640	680	700	900	2600	640	3290
400	600	1780	640	960	800	1000	2860	720	3940
450	650	1880	640	1310	900	1100	3170	720	4450
500	700	2110	640	1540	—	—	—	—	—

Z540H、Z540Y、Z540W型鋼制錐齒輪傳動楔式閘閥PN40外形及結構尺寸

DN	L	H	D0	重量/kg	DN	L	H	D0	重量/kg
300	750	1500	640	630	450	1052	2320	640	1720
350	850	1960	640	985	500	1150	2450	640	2040
400	950	2170	640	1430	600	1350	2940	640	3050

Z540H、Z540Y、Z540W型鋼制錐齒輪傳動楔式閘閥PN63外形及結構尺寸

DN	L	H	D0	重量/kg	DN	L	H	D0	重量/kg
200	550	1420	550	430	350	850	2060	640	840
250	650	1580	640	530	400	950	2270	640	1410
300	750	1770	640	590	—	—	—	—	—

Z540H、Z540Y、Z540W型鋼制錐齒輪傳動楔式閘閥PN100外形及結構尺寸

DN	L	H	D0	重量/kg	DN	L	H	D0	重量/kg
200	550	1490	550	730	350	850	2180	640	1700
250	650	1720	640	900	400	950	2390	640	2500
300	750	4890	640	1200	—	—	—	—	—

Z540H、Z540Y、Z540W型鋼制錐齒輪傳動楔式閘閥PN100外形及結構尺寸

DN	L	H	D0	重量/kg	DN	L	H	D0	重量/kg
150	600	1250	550	492	200	750	1520	550	780

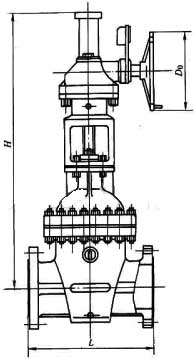

產品外形結構尺寸圖:

安裝注意事項及要點:

1、手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
2、雙閘板閘閥應垂直安裝（即閥桿處于垂直位置,手輪在頂部)。
3、帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力)。
4、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
5、如果閥門經常開關使用,每月到少潤滑一次。
6、安裝位置、高度、進出口方向符合設計要求，連接應牢固緊密。
7、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
8、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
9、閥門安裝前進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB12220的規定。對于工作壓力大于1.0MPa及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB50243標準要求，以閥瓣密封面無滲漏為合格。
