KZ41W型PN16～PN40法蘭連接抗硫楔式閘閥更新日期：2016-03-12
主要性能參數
| 型號 | PN |
工作壓力 (Mpa) |
適用溫度 （℃） |
適用介質 | 材料 | |||
| 閥體、閥蓋 | 閘板 | 閥座 | 閥桿 | |||||
| KZ41W-16S | 16 | 1.19 | ≤200 |
硫化氫、 碳?xì)浠?br /> 物、酸堿等 腐蝕性介質 |
CF3M | CF3M | 鉻鎳鉬鋼 | 鉻鎳鉬鋼 |
| 1.03 | ≤300 | |||||||
| 0.99 | ≤350 | |||||||
| 0.96 | ≤400 | |||||||
| KZ41W-25S | 25 | 1.86 | ≤200 | |||||
| 1.67 | ≤300 | |||||||
| 1.54 | ≤350 | |||||||
| 1.51 | ≤400 | |||||||
| KZ41W-40S | 40 | 2.97 | ≤200 | |||||
| 2.58 | ≤300 | |||||||
| 2.47 | ≤350 | |||||||
| 2.40 | ≤400 | |||||||

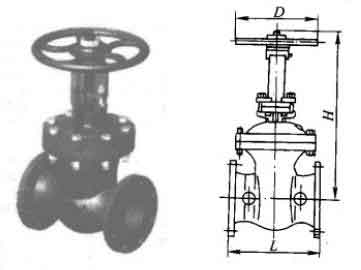

主要外形及結構尺寸
| DN | L | D | H | 重量/kg |
| 50 | 250 | 240 | 358 | 29 |
| 65 | 270 | 240 | 373 | 33 |
| 80 | 280 | 280 | 435 | 46 |
| 100 | 300 | 320 | 500 | 63 |
| 125 | 325 | 360 | 614 | 108 |
| 150 | 350 | 360 | 674 | 134 |
| 200 | 400 | 400 | 848 | 192 |
| 250 | 450 | 450 | 969 | 273 |
| 300 | 500 | 560 | 1145 | 37 |
| 350 | 550 | 640 | 1280 | 590 |
| 400 | 600 | 720 | 1450 | 840 |
| 500 | 700 | 720 | 1676 | 958 |
| 600 | 800 | 720 | 2175 | 1492 |
| DN | L | D | H | 重量/kg |
| 50 | 250 | 240 | 358 | 29 |
| 65 | 270 | 240 | 373 | 33 |
| 80 | 280 | 280 | 435 | 46 |
| 100 | 300 | 320 | 500 | 63 |
| 125 | 325 | 360 | 614 | 115 |
| 150 | 350 | 360 | 674 | 151 |
| 200 | 400 | 400 | 848 | 213 |
| 250 | 450 | 450 | 969 | 290 |
| 300 | 500 | 560 | 1145 | 400 |
| 350 | 550 | 640 | 1280 | 631 |
| 400 | 600 | 720 | 1450 | 900 |
| 500 | 700 | 720 | 1676 | 1050 |
| 600 | 800 | 720 | 2175 | 1500 |
| DN | L | D | H | 重量/kg |
| 50 | 216 | 280 | 371 | 31 |
| 65 | 241 | 280 | 391 | 38 |
| 80 | 280 | 320 | 455 | 52 |
| 100 | 305 | 360 | 551 | 82 |
| 125 | 381 | 400 | 628 | 129 |
| 150 | 403 | 400 | 708 | 160 |
| 200 | 419 | 450 | 885 | 262 |
| 250 | 457 | 560 | 1015 | 366 |
| 300 | 502 | 640 | 1200 | 563 |
| 350 | 762 | 720 | 1280 | 640 |
| 400 | 838 | 800 | 1492 | 1235 |
| 500 | 991 | 890 | 2230 | 1672 |
| 600 | 1143 | 1100 | 2650 | 2562 |
-
