Z11H、Z11Y型800(Lb)鋼制內螺紋楔式閘閥主要性能參數更新日期：2016-09-08
主要性能參數
| 型號 |
壓力級 (Lb) |
適用溫度 （℃） |
適用介質 | 材料 | |||
| 閥體、閥蓋、閘板 | 閘桿 | 密封面 | 填料 | ||||
| Z11H-800(Lb) | 800 | ≤425 | 水、蒸汽、油品 | 碳素鋼 | 鉻不銹鋼 |
鉻不銹鋼或 堆焊硬質合金 |
石棉石墨或 柔性石墨 |
| Z11Y-800(Lb) | |||||||
| Z11H-800(Lb)I | ≤550 | 蒸汽、油品 | 鉻鉬鋼 | 耐熱鋼或鉻不銹鋼 | 堆焊硬質合金 | ||
| Z11Y-800(Lb)I | |||||||
| Z11Y-800(Lb)P | ≤150 | 弱腐蝕性介質 | 鉻鎳鈦不銹鋼 | 鉻鎳鈦不銹鋼 | 堆焊硬質合金 |
柔性石墨或 聚四氟 |
|
| Z11Y-800(Lb)R | ≤150 | 腐蝕性介質 | 鉻鎳鉬鈦不銹鋼 | 鉻鎳鉬鈦不銹鋼 | 堆焊硬質合金 | ||

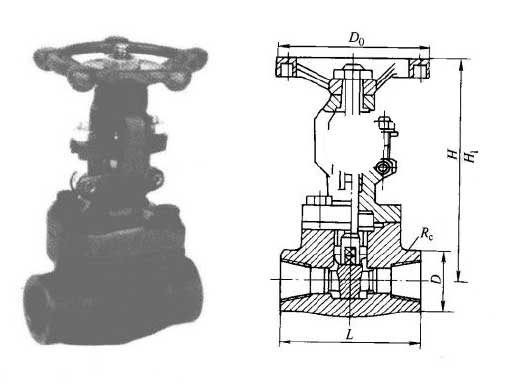

主要外形及結構尺寸
| DN/mm | Rc/in | L | D | H | H1 | D0 | 重量/kg |
| 15 | Rc 1/2 | 80 | 34 | 142 | 155 | 100 | 1.9 |
| 20 | Rc 3/4 | 90 | 40 | 145 | 160 | 100 | 2.0 |
| 25 | Rc 1/2 | 100 | 50 | 164 | 186 | 120 | 3.3 |
| 32 | Rc 1 1/4 | 120 | 58 | 187 | 216 | 140 | 1.8 |
| 40 | Rc 1 1/2 | 130 | 66 | 215 | 250 | 160 | 6.7 |
| 50 | Rc 2 | 140 | 78 | 233 | 276 | 180 | 9.6 |
